三坐标测量仪是一种非常精细的测量仪器，如何更有效的发挥测量机的作用。，就需要我们对测量知识技术有深刻的了解。在三坐标测量仪测量中建立坐标系是重要的步骤之一。要想得到正确的检测报告，就需要要懂得建立一个正确的零件坐标系。坐标系的建立是后续测量基础的保证。如果建立的是错误的坐标系将直接导致测量尺寸的错误，因此建立一个正确的参考方向即坐标系对测量的结果是非常关键和重要的。
正确的建立坐标系是需要分步进行的。三坐标测量仪建立坐标系的重要步骤是零件找正，旋转轴和设置原点。思瑞测量三坐标测量仪的具体操作步骤和方法如下：
第一，零件找正。要先测量平面，找正零件，即确定第一轴线。选择垂直于零件轴线的平面。注意：如果这个平面上有灰尘或是零件放置不水平，将导致基准面测量不准确。通过技术图纸上可以得知哪一个面是基准面。如果没有指明，测量表面比较好的平面且测点尽可能的均匀分布在整个平面上。测量一个平面至少需要三个点，一般情况可以测量更多的点参与平面的计算。此时得出的平面可以计算平面度。
第二，旋转轴。在有了第一轴线和参考平面之后，就可以进行建坐标系的第二步：旋转轴，即确定第二轴向。在上一步的坐标系下，要将机器的轴向与零件的一个轴向联系起来。此时，可以选择一个经过精加工过的面或是两个孔组成一条直线。注意：选择一个光洁的精加工过的平面是很重要的，一个粗糙的边是不能用于建立坐标系的，否则将影响坐标系的精度。

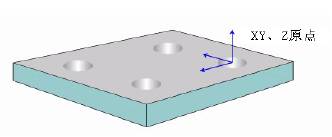

第三设，定原点。原点处于蓝色标记处，它的坐标值为X = 0，Y = 0和 Z = 0。有时它需要从已知的特征进行偏置，软件能很方便的实现。设置了零件的正确轴向和原点后一个零件坐标系就建好了。
按照以上三坐标测量仪建立坐标系的重要步骤建立坐标系将会对您测量机的使用有非常大的帮助。更多思瑞测量三坐标测量仪的技术知识，请在思瑞测量官网查询：http://www.serein.com.cn
