三坐标测量仪作为一种高精度的新型测量仪器,几乎能够对所有的零部件尺寸进行检测,形位公差作为尺寸当中的一种,当然能够快速的进行测量。
思瑞三坐标测量机使用的是测量行业标杆软件PC-DMIS,功能非常强大,易学高效。拥有CAD数模脱机测量,和行业模块测量,为复杂的精密零部件提供完美的测量解决方案。下面以图1为例,简单介绍如何在思瑞三坐标测量仪中快速的评价形状公差。

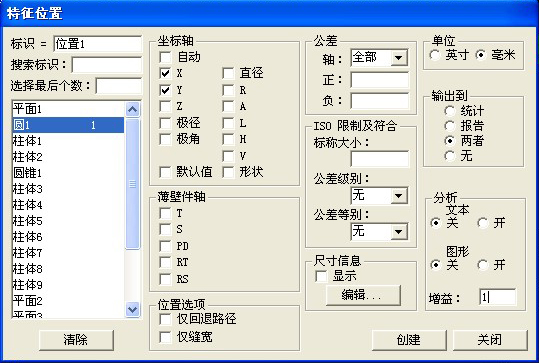

1.评价圆的位置和直径值。在PC-DMIS中选择【插入】→【尺寸】→【位置】,打开【位置】对话框,选择要评价的元素标号“圆1”;在坐标轴选项中选“X”“Y”“直径”,并在“公差”中输入每一项的公差,然后点击“创建”即可。如图2所示。

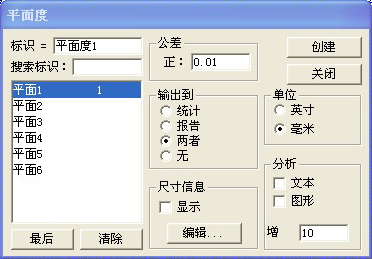

2.评价平面度。选择【插入】→【尺寸】→【平面度】,打开【平面度】对话框,在元素列表中选择所要评价的元素符号—“平面1”;再在“公差”框中输入平面度的公差带为0.01,然后点击“创建”即可。如图3所示。
3.评价圆度。选择【插入】→【尺寸】→【圆度】,打开【圆度】对话框,在元素列表中选择所要评价的元素符号—“圆1”;再在“公差”框中输入圆度的公差带为0.01,然后点击“创建”即可。如图4所示。
通过以上的办法,同理可以评价出直线度等其它形状公差。
思瑞Rational DMIS测量软件,模块丰富的计量软件,完全支持I++ 控制协议。界面友好、操作快速简便、与 CAD数据的无缝连接、从测量即可输出100%图形可视化报告,给企业提供完整的测量解决方案。
