思瑞三坐标测量仪带你详细解读检测公差含义

发表时间:2021-06-17 16:06:25 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:806

直线度公差:用于控制直线和轴线的形状公差,根据零部件检测要求可分为给定平面内、给定方向内以及任意方向上的直线度。

平面对公差:是距离公差值t的两平行平面之间的区域。

圆度公差:是垂直于轴线的任意截面上半径差为公差t的两个同心圆之间的区域。

圆柱度公差:是半径差为公差t的两个同轴圆柱之间的区域。

形状公差或位置公差:线轮廓度和面轮廓度因是否有基准要求而分为形状公差或位置公差。理想轮廓线用尺寸并加注公差控制,这时其位置是不定的形状公差,有基准线要求的理论轮廓线用理论正确尺寸并加注基准来控制,这时理想轮廓线的位置是唯一的,不能移动(位置公差)。

线轮廓度公差:是带包络一系列直径为公差值T的圆的两条包络线之间的区域,诸圆的圆心应位于理想轮廓线上。无基准的理论轮廓线用尺寸加以控制,其位置是不定的,有基准的理论轮廓线用理论正确尺寸加注基准来控制,其位置是唯一的。

面轮廓度公差:是带包络一系列直径为公差值T得球的两包络面之间的区域,球心应该位于理论值之上。

懂行的想必大家对于行为公差有了一定的了解了,思瑞测量的三坐标测量仪作为测量行业的星星,先进的仪器配置多功能软件系统PC-DMIS可以对工件的位置公差、行为公差做出检测。且思瑞测量根居测量行业多年,直线度、平面度、圆度、轮廓度以及各种复杂曲面尺寸检测都有针对性检测方案。

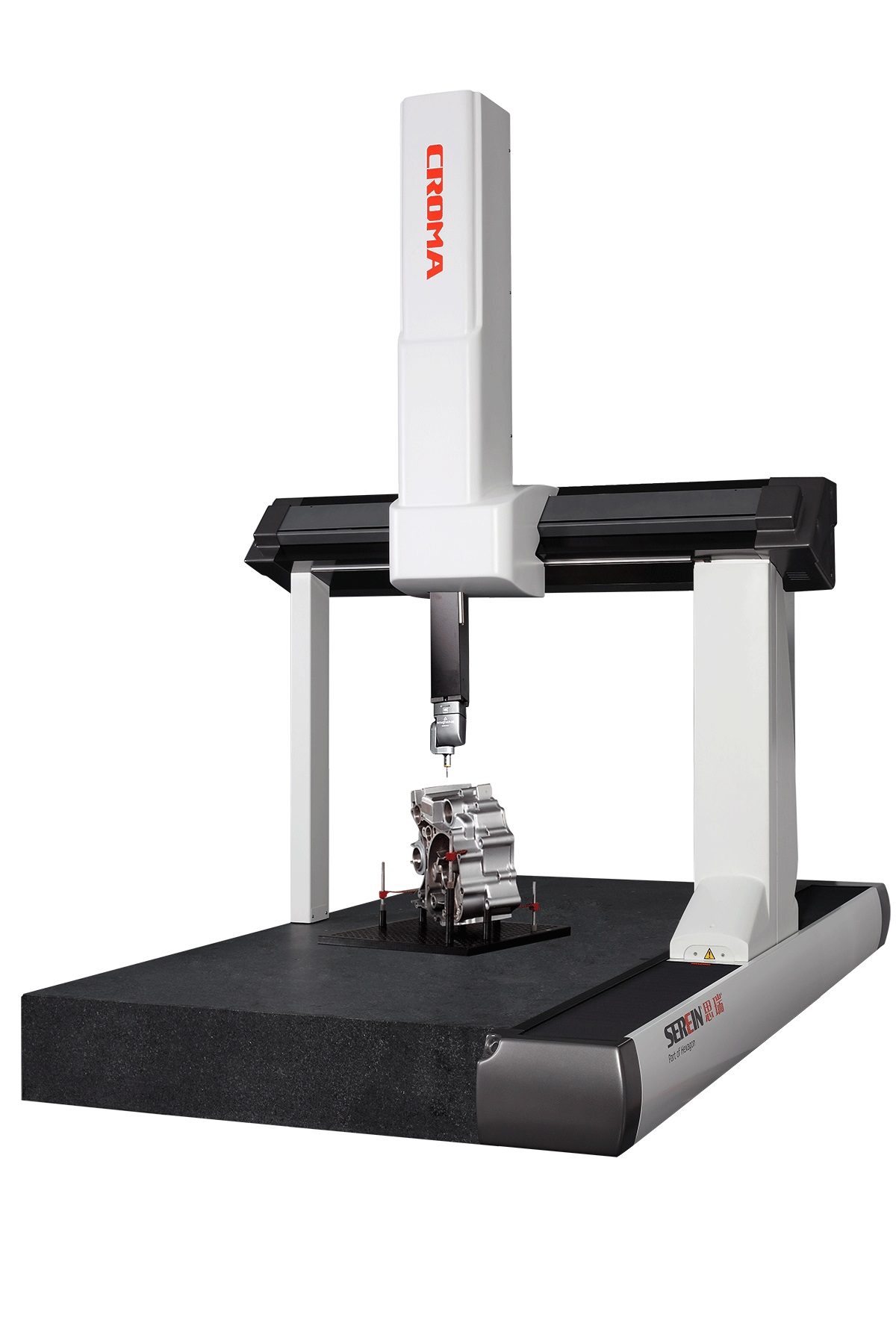

思瑞三坐标测量仪带你详细解读检测公差含义(图1)
