高精度手机玻璃检测,交给OPTIV PERFORMANCE影像测量仪

发表时间:2021-07-14 10:07:34 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:

现阶段,3D玻璃将逐渐取代2D和2.5D玻璃,逐渐成为手机行业厂家的主要选择。测量玻璃,我们通常会用三坐标影像测量仪检测,但是在这里,我们要来讲解的是影像测量仪对玻璃的测量方式。



2D玻璃就是普通的纯平面玻璃,没有任何的弧面设计,玻璃上所有的点都在同一个平面上,我们叫做平面玻璃。2.5D玻璃是中间是一个平面,边缘是弧形的,在2D玻璃的基础上给边缘做了一个弧度处理。而3D玻璃,不论是平面还是边缘都采用的是弧形设计,具有轻薄,透明洁净,抗指纹,防眩光等优点,不仅可以提高智能产品终端外形新颖性,而且还能给用户带来不一样的手感体验。


在测量玻璃尺寸时,我们有玻璃2D全尺寸影像检测仪,可以高精度,高效率,轻易实现2D尺寸的测量。但是如果要实现2D,2.5D,3D三种规格的玻璃尺寸测量,海克斯康影像测量仪还推出了OPTIV PERFORMANCE+Lsp X1+1X zoom影像测量仪,灵活、高可靠性复合式影像测量仪。


1、2D玻璃测量方法

测量要求:以中间平面为基准测量周围油墨台阶高度

测量配置:影像测量仪配置20X聚焦镜头

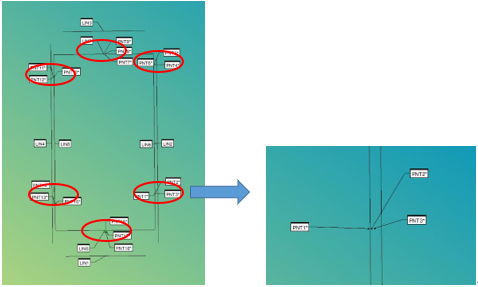

测量方法:影像投影四面分中建立零件坐标系,在下图标注的位置利用镜头聚焦测点,然后评价高度即可。

高精度手机玻璃检测,交给OPTIV PERFORMANCE影像测量仪(图1)



2、3D玻璃测量方法

测量要求:表面圆,圆槽,方槽的所有尺寸及轮廓度

测量配置:影像测量仪配置Lsp_X1接触式连续扫描测头

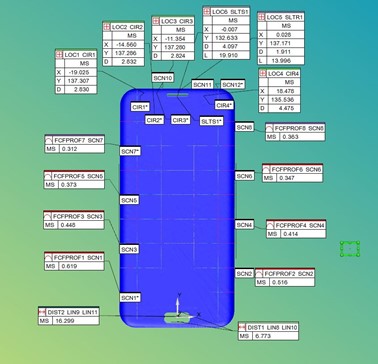

测量方法:导入数模,建立零件坐标系与之重合,在零件表面X向与Y向扫描多段曲线,评价轮廓度;圆,圆槽及方槽等尺寸可以使用VISION镜头快速测量评价。

高精度手机玻璃检测,交给OPTIV PERFORMANCE影像测量仪(图2)

高精度手机玻璃检测,交给OPTIV PERFORMANCE影像测量仪(图3)

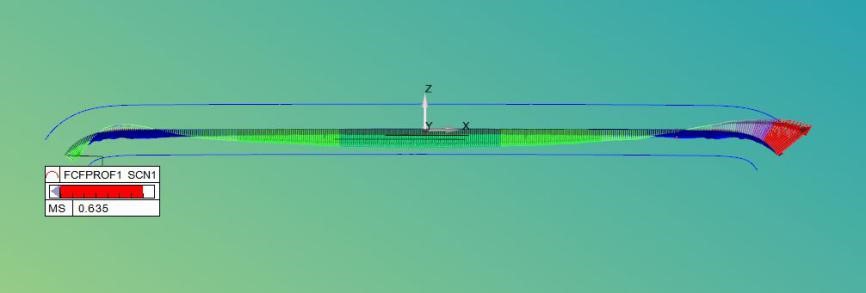

 轮廓度彩虹图


注意:在测量3D玻璃时需要用到专业夹具,避免由曲面玻璃变形引起的测量精度不准确。


测量玻璃的方法很简单,就是我们需要注意的就是曲面玻璃容易变形,最好制定一个夹具后再进行测量。关注思瑞测量官网,更多测量方案可提供给您。
