如何使用影像测量仪测量模切件?模切件尺寸测量

发表时间:2022-02-10 14:02:53 作者:三坐标 来源:www.serein.com.cn 浏览:621

对于一种精密型电子产品,手机具有较高的品质要求,这就需要机身所有零部件。对于其模切件也是如此。模切件在手机上的应用较广,在外壳、电池、背光模组、镜头等部件上都能见到其身影,起到功能或结构上的辅助作用。如何提高手机膜切件的测量精度与效率,是不少厂家遇到的难题。本文介绍的思瑞VIEWMAX E,能够很好地完成模切件测量工作,同时还能兼顾许多测量需求,是一款功能较为全面的影像仪




此次需要测量一款手机模切件,主要对其内外框的4个R角上给定点位的轮廓度进行测量。对其经研究后决定使用VIEWMAX E影像测量仪搭配METUS专业软件作为测量方案,不仅能满足客户许多测量需求,而且还具有性价比高的特点。


测量过程

先导入DXF文档,通过“模型”选择元素建立摆正和坐标系,再在“模型”中指定位置创建棱点,从右上角第一个棱点做为起始点,需要注意的是,此时要需设定好XYZIJK,构造轮廓度。结合“图形和影像”视窗,通过摆正起始两个元素匹配工件和DXF文档,接着运行程序即可。





机型特点

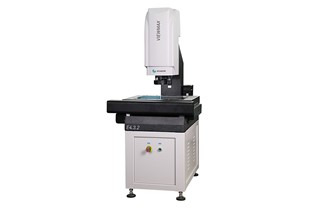

VIEWMAX E是一款高性价比的全自动影像仪,搭载自动变倍镜头、六环八区环形光等配置,带来出色的影像测量能力。采用METUS专业测量软件,除了具备专业测量能力的特点外,还易学易用。经过短时间的规范培训即可上手使用,在操作难度的维度上降低了精密测量的使用门槛。


除了能够完成模切件测量外,VIEWMAX E还能应用在五金冲压件、LED、PCB板等工件测量,功能丰富的它自推出以来就受到客户的认可与喜爱。
