线激光,让影像测量获得更佳更快的检测效果

发表时间:2022-01-17 14:01:45 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:898

对电子产品来说,影像测量是比较常见的检测方法。而随着产品及技术发展,对检测提出了更高的技术要求。为此思瑞在影像测量方案的基础上,增添了线激光扫描的检测方法以线激光面扫描,结合Metus软件精密的内置点云算法,以更高的数据点云密度、更高的重复精度、更快的检测速度、更强的处理能力,实现多类型电子部件的快速检测。

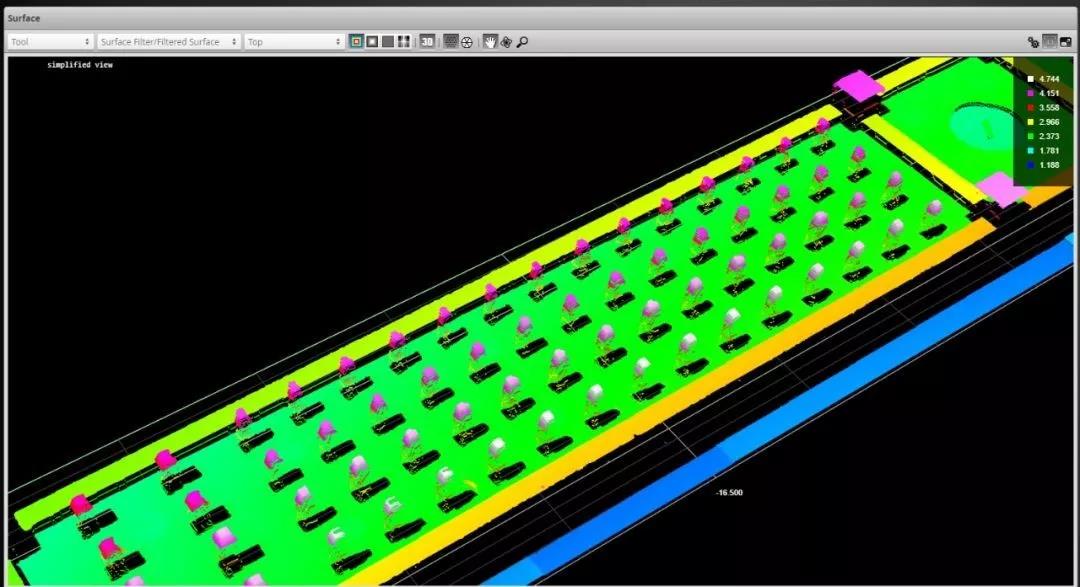

线激光,让影像测量获得更佳更快的检测效果(图1)

连接件针脚的在线检测

在此之前,连接件插脚的检测较有难度:反光微小体型、针脚之间的数据噪声及高精度要。

现在影像的基础上增添线激光传感器,就能扫描获得每个针脚高密度的3D扫描数据,捕获清晰地检测到针脚地相关数据。



线激光,让影像测量获得更佳更快的检测效果(图2)


智能手机SIM卡托检测

手机卡托虽然体积较小,但假如质量不过关,就会对手机地关键性能——参数造成影像。测量时需要检测卡托上金属PIN脚到指定基准边的高度。在没有线激光加持下测量难度较大。

利用线激光进行扫描,细节呈现更精细及噪声更少,能够得到完整地点云数据。在实际运用中帮助客户将产品良率提升至99.5%以上,提高了产线检测效率提升至少50%,帮助客户实现了提高产品质量地目标。



玻璃等镜面及漫反射材质的扫描

线激光传感器地运用解决了玻璃和亮面金属的测量难题。针对玻璃和其他镜面扫描提供卓越的3D数据,集扫描、测量和控制于一体,配合Metus丰富的测量算法,以高达10 kHz的速度进行全面检测。此外,采用专业的激光投影技术,传感器适应不同角度目标物检测,其对更广泛的镜面材料(透明、带光泽)及颜色扫描检测也同样拥有卓越的性能。
