思瑞三坐标在涡旋盘领域的检测应用

发表时间:2022-01-17 13:01:24 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:1012

涡旋盘是涡旋式压缩机的重要组成部分,其质量好坏与机器性能高低、能否正常运行息息相关。所以涡旋盘检测就很重要。涡旋盘涡表面呈曲面形状,是一个渐开线型螺旋线,无论是加工还是检测都较为复杂。在进行检测时需使用三坐标等测量仪器进行测量。



型号配置

思瑞测量Croma Plus三坐标测量机采用连续扫描技术,能够实现高精度的连续作业,适用于精密轴类、齿轮等复杂曲面检测。配合专业测量软件PC-DMIS助力企业高效完成涡旋等复杂曲面工件的测量任务。



思瑞三坐标在涡旋盘领域的检测应用(图1)

选用X1C扫描测头PC-DMIS测量软件配合进行测量。X1C支持不间断的连续扫描功能,可解决具有曲线、曲面等复杂型面零件的检测和逆向要求。在软硬件的协调配合下,高效完成测量任务。



工件装夹

支撑不合理会产生测量误差,所在在测量漩涡压缩机时,通过使用专用夹具作为支撑,同时需避免外力造成工件变形,保证检测数据的可信性。



测量轮廓度

涡旋的检测要求非常严格,为达到精准高效的检测目标,所以采用PC-DMIS测量软件高级扫描软件模块中的曲线扫描功能进行轮廓度检测分析。建立基准坐标后,通过插入—扫描—开线—模型抓取设置扫描参数—扫描测量步骤进行。



轮廓度分析

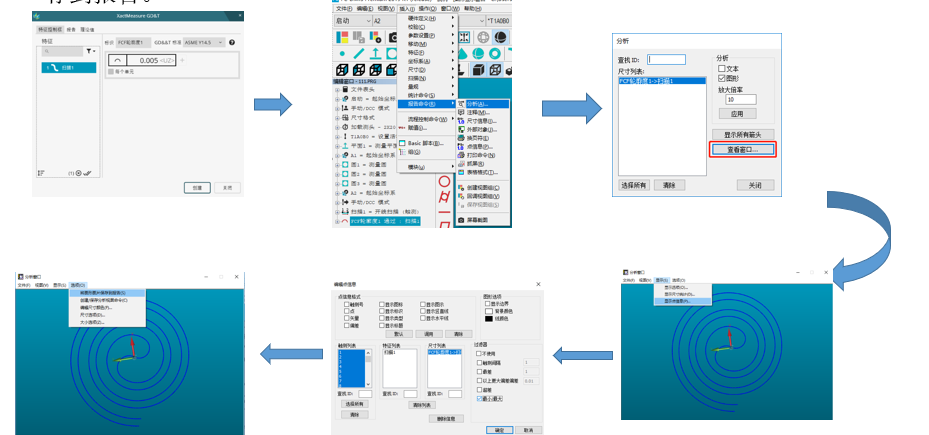

依次进行以下步骤轮廓度评价—插入—报告命令—分析(选中需要分析的轮廓度并设置放大倍率等参数点击查看窗口)—显示—显示点信息(设置编辑点信息)—选项—将图形图片保存到报告,通过数值分析得出检测结果。



思瑞三坐标在涡旋盘领域的检测应用(图2)

思瑞Croma Plus三坐标测量机配合PC-DMIS测量软件,能精确且高效完成涡旋盘等复杂曲面工件的测量,为相关制造企业提供可靠高效的测量方案。
