三坐标测针需要怎么选择

发表时间:2022-01-17 13:01:17 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:1034

在校准测头一文中提到了需要选择合适的测针。选择测针的大小和类型,其实就是在选择测针的最大刚度还有测球的球度。与三坐标自身测量能力、测量环境等因素一样,测针的选择也会影响最后的测量精度。



测杆材料的选择也很重要,测杆必须设计具有最大的刚性,这样即使测量时测杆弯曲至最低也不会被折断。还要兼顾选择尽可能短的测针,q测杆越长精度就越低,应当减少测针组合的件数,测球的直径也要尽可能选大一点,这样不但可以增大测球和测针杆之间的距离,还可以减少测针杆的碰撞;最后当组合测针时,还要考虑测头的生产厂家所规定的测针长度和测针重量的最大允许范围。

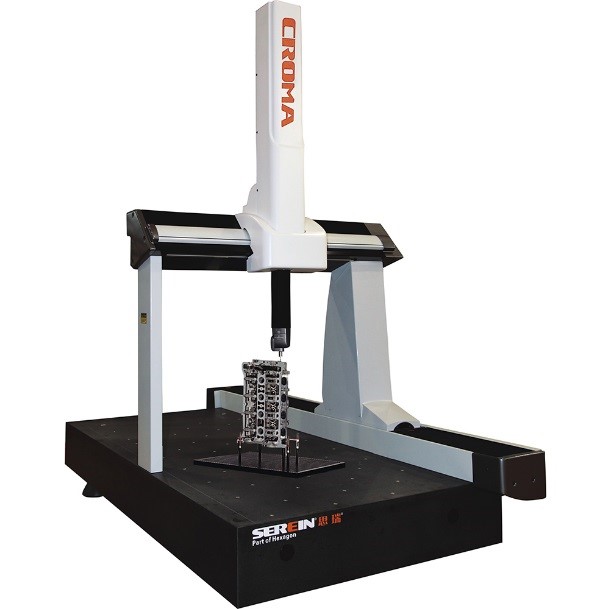

三坐标测针需要怎么选择(图1)


三坐标测针类型可分为七类,即球形测针、星型测针、柱形测针、盘型测针、专用测针、尖测针即陶瓷空心球形测针。球形测针, 适用于大多数应用场合,材料主要使工业用红宝石;星形测针,是由四个或五个红宝石测系统安装在一个星星测针座上这类测针可用于测量各种不同的形体结构,针对复杂形体和孔的多测尖检测;柱形测针,应用于柱形旁边面,测量薄断面的尺寸、曲线形状或加工的孔等只用于柱形断面偏向的检测;盘型测针,应用于星型测针无法触及的孔,内退刀槽和凹槽,如瓶颈面的尺寸;专用测针 主要用于螺纹牙型、薄界面材料,对刀和其他专用测量场合;尖测针 用于测量精度低的螺丝槽,标示的点或裂纹划痕等;陶瓷空心球形测针 是检测X、Y和Z向深孔特性和孔的理想选择。



在配置测座测针时,测杆尽可能短一些,以获得更为精确的数据。由于测针与加长杆连接在一起时会引入了微观弯曲和变形点,因此在配置测针时应该尽量减少连接点,尽可能减少接长杆的连接数目以减小累积误差。



测针校准和选择会影响三坐标测量机的测量精度和工作效率,在正式进行测量工作之前,我们需要选择合适的测头和完成测头有校准工作,有效避免因工作不到位造成的测量误差问题。
