思瑞三坐标如何测量汽车大灯

发表时间:2021-07-16 17:07:30 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:1279

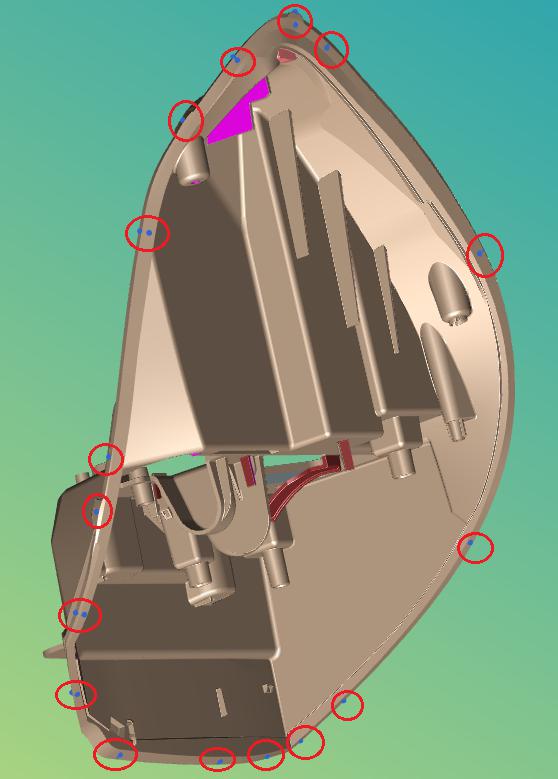

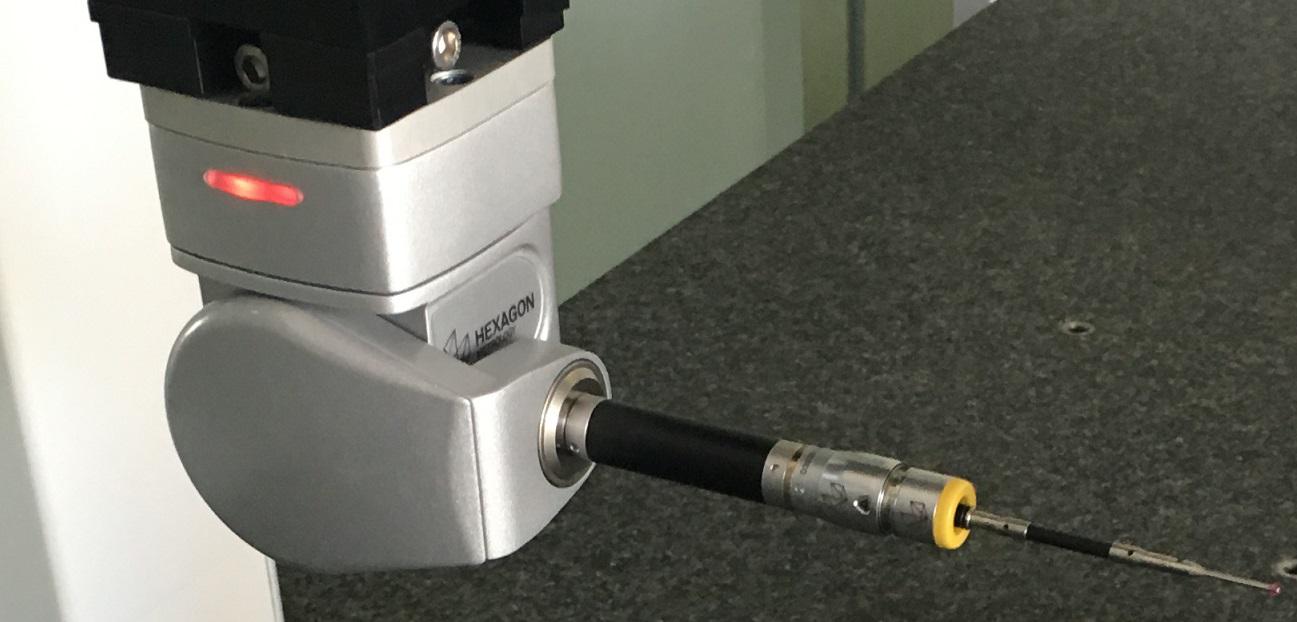

客户需要对汽车大灯测量,选择思瑞三坐标来进行测量。此次检测的汽车大灯需要测量位于装配位置30~40的点,得出指定点在矢量方向上的误差,测量公差为±0.3MM。经综合考虑使用思瑞三坐标CROMA,配合测头加长杆能满足测量需求。




思瑞CROMA是一款经典三坐标测量仪,兼顾高稳定性和高效率,被广泛应用于汽车加工、白色家电、电动工具多使用场景,集团全球化供应链平台,让其配备了别于同价位竞品的高水准配置。



汽车大灯形状相对复杂,所以需要思索如何装夹稳固以进行测量工作,事先考虑所有的尺寸及基准。装夹时选用组合型柔性装夹减少形变,同时避开测量点,装夹完毕后就能进行测量。




测量时需先导入IGES格式或STP格式的CAD数模。后取3个圆元素通过迭代法建坐标系。根据图纸找出需要测量指定点,并输入理论值方便进行评价分析,完成检验并输出报告输出报告。在检测报告的显示中,红色为正向超差,黄色为负向超差,在图形区域中的为公差范围内。



通过优秀的软硬件结合,很好地完成此次测量任务。PC-DMIS的交互式图形化界面大幅降低使用成本,简单易懂。丰富的功能也让他拥有很高的实用性,在此次测量中程序镜像功能就节省了大量测量时间,同时丰富的CAD应用功能也带来不少便利。。
