一条关于三次元测量仪软件操作的朋友圈一时炸开了锅：你们有没有发现页眉太窄页脚太宽，想了好多办法都无法解决，应该是软件bug。许多量友都在朋友圈底下评论表示遇到过这一类问题。
思瑞三次元测量仪服务工程师再次声明：这不是软件BUG，如果觉得太宽浪费纸张，这是可以通过报告模版编辑解决的。

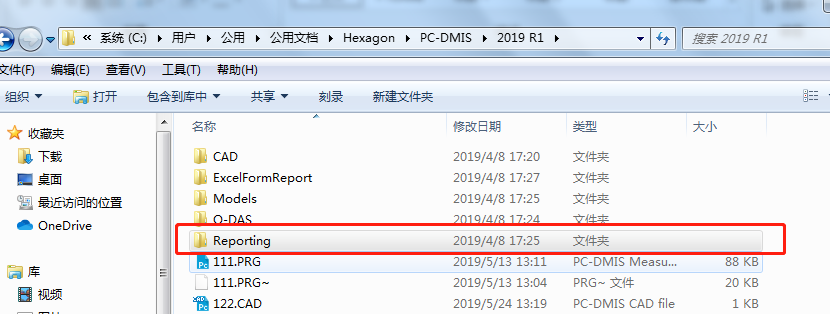

注意：三次元测量仪软件操作在改模版时需谨慎，为了避免修改错误，想要复原的情况，建议对模版文件夹进行先备份。模版文件夹路径，注意不同版本，版本文件名会存在略微差异。
1、 文件——报告——新建——传统报告，进入三次元测量仪软件报告模版编辑模式。

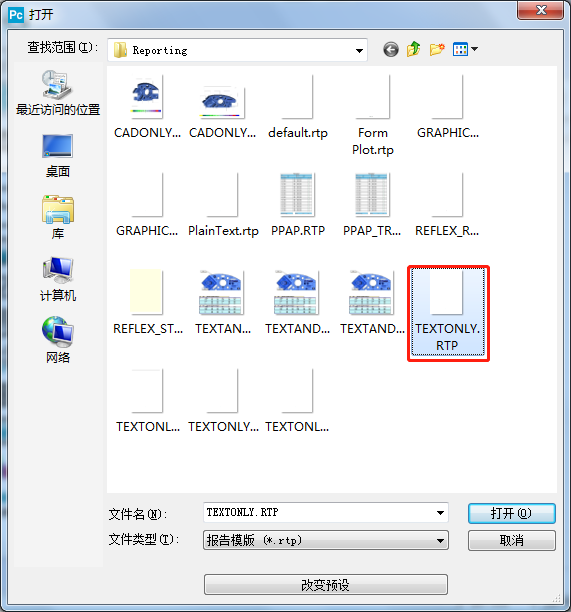

2、 文件——打开——报告模版，找到TEXTONLY.RTP
3、 滚轮滑动到下方，点击页码上方，出现绿色小点，这是报告便捷
4、 我们可以先将页码下移，点击页码，同样会出现绿色小点，通过按方向键“↓”就可以将这个框下移，下移到你认为合适的地方后，再讲步骤3中下边界往下拉

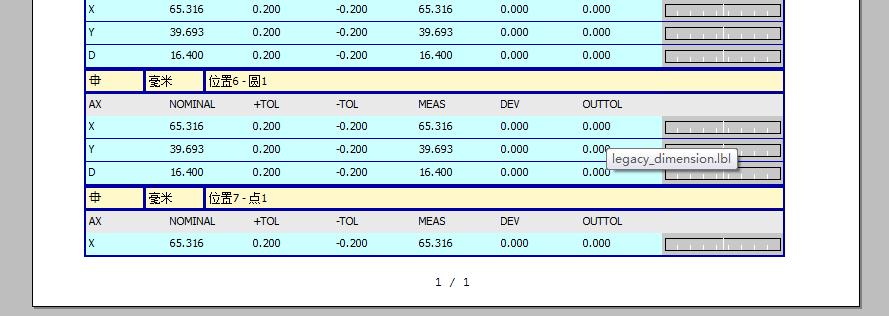

5、 保存模版，刷新报告，问题解决（备注，如果剩余空间不能将单个尺寸框完整显示，例如下图中如果后一个尺寸增加一行尺寸，框的大小就无法显示完整，会将位置7整个尺寸框转到下一页）
6、 模版改完后效果：
报告模版编辑技巧4，修改行间距
1、 还是一样进入三次元测量仪软件报告模版编辑模式（文件——报告——新建——传统报告）
2、 文件——打开——标签模版，找到LEGACY_DIMENSION.LBL
3、 双击模版，进入编辑模式。

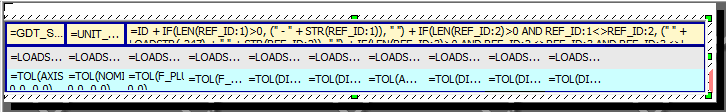

4、 通过调节尺寸框的大小，来减小行间距，注意不要遮住字体，参考下图：
5、 保存标签模版，刷新报告，原本铺满的报告，又多处很大的空间。
6、 注意：一个报告模版会用到很多标签模版，这个更改需要将标签模版一个一个更改，否则会不一致，导致报告不整洁。

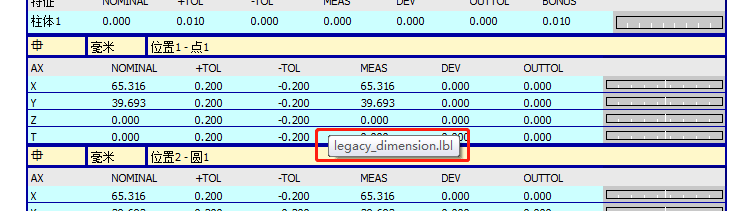

7、 模版名字不知道怎么办，将鼠标移动到报告对应位置，会出现提示。
如果您有想了解的三次元测量仪软件PC-DMIS的操作技巧，请在评论下方留言，我们将选取点赞数多的评论，作为下期文章主题。
