思瑞三坐标PC-DMIS 2019 EXCEL模块详解

发表时间:2021-08-31 20:08:16 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:





学习三坐标难吗?很多人都有不同回答,有机械背景的当然更好上手,但大家不谋而合的是三坐标检测是一件枯燥乏味的事情,在检测中,只要是批量检测的,三坐标测量员不得不面对输出种类繁多的测量报告,但许多测量员都不懂如何快速输出测量报告,导致效率低下。学习任何东西只要方法找对了,自然水到渠成。



本篇文章由思瑞服务工程师主要介绍三坐标PC-DMIS 2019这款软件,助力三坐标检测员更高效、快速输出自定义的Excel报告。



1、三坐标PC-DMIS 2019软件 Excel报告模块,内置4种格式报告,可自定义增加.

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图1)



模版路径:C:\Users\Public\Documents\Hexagon\PC-DMIS\<版本>\ExcelFormReport\Templates注意:改目录中“.layout.xml”为模版输出配置文件,

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图2)



在三坐标检测中,如需增加自定义模版只需将准备好的Excel模版文件,放到此目录下,注意后缀要求为“.xlsx”,会得到如下图所示自定义模版的选择项。

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图3)

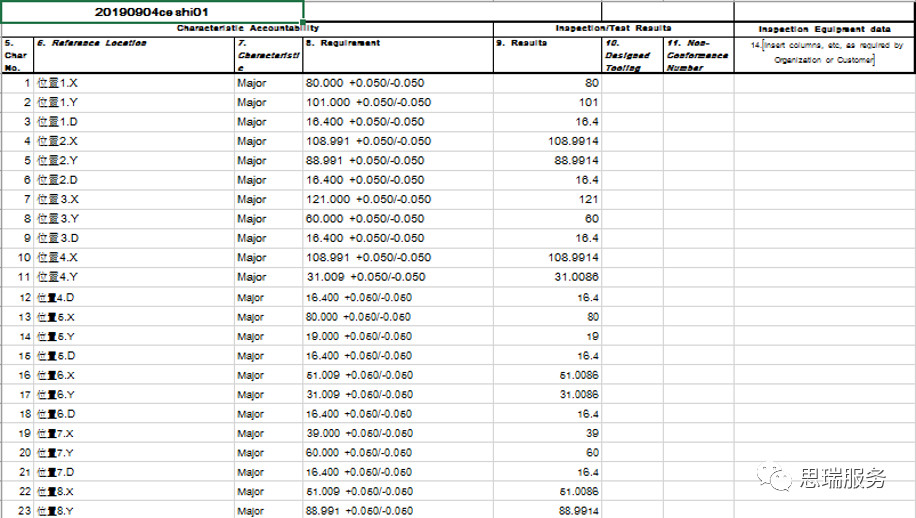

2AS9102模版格式:

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图4)

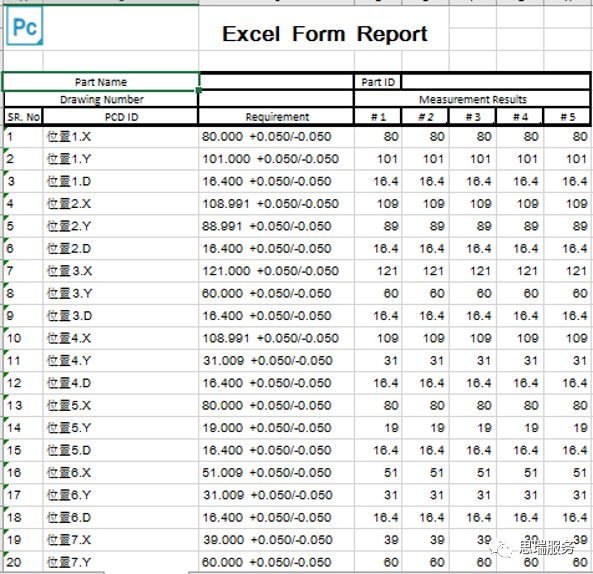

3Five Part Study模版格式:

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图5)

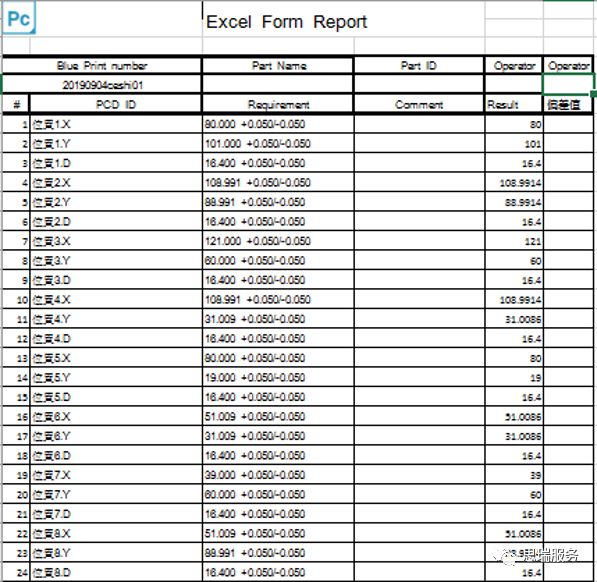

4Form Column Wise模版格式:

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图6)

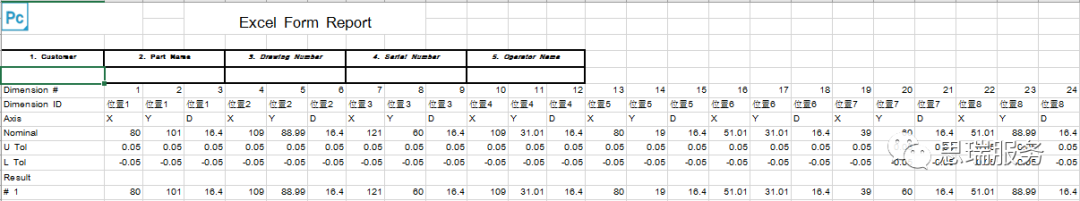

5Form Row Wise模版格式:

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图7)

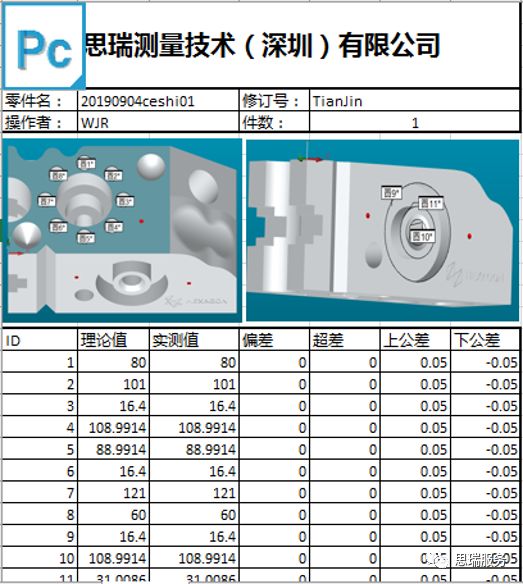

6自定义模版格式:

思瑞三坐标PC-DMIS 2019 EXCEL模块详解(图8)



三坐标PC-DMIS2019软件可通过,插入-模块-EXCEL模块实现该方式输出!



方案亮点:

数据处理方便,直接导出到客户最终的报告模版里面,此方法具有快,准、省时间的优势,以前可能要花半天时间处理数据、现在只要几分钟



注意

该模块为三坐标PC-DMIS软件2019版本新功能,早期版本,暂不支持!
