三坐标测量机之迭代建立坐标系(二)

发表时间:2021-06-17 15:06:49 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:


三坐标测量建坐标三圆迭代用于零件没有近似垂直的曲面,但是有三个圆或球的异形产品。在选取元素时需要遵循下面的原则:

1.     PC-DMIS在选取圆时,我们要注意三个圆要不同心,不同轴 ,不在一条直线上;

2.     在选取圆的时候,要给圆加上三个样例点;

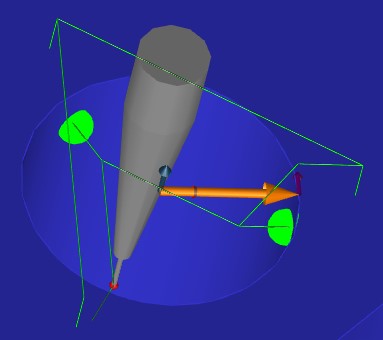

三坐标测量机之迭代建立坐标系(二)(图1)


3.     三个不同心不同轴的圆创建好后,跟六点迭代一样,在手动模式下全部运行一次,人为操控去零件上的大概位置打点,按在CAD上取点的顺序(取完样例点再取圆)。

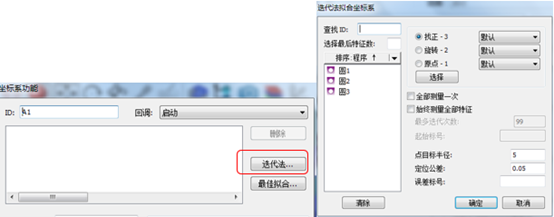

三坐标测量机之迭代建立坐标系(二)(图2)


4.     取完圆以后,按Ctrl+Alt+A弹出坐标系对话框,先选三个圆,点击选择(对应找正),再选直线距离比较远的两个圆点击选择(对应旋转),最后选圆3点击选择(对应原点),勾选全部测量一次, 点击确定

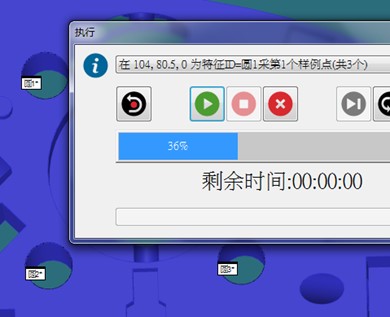

三坐标测量机之迭代建立坐标系(二)(图3)


5.     弹出对话框“是否立即测量所有迭代建立坐标系特征”点击“确定”,手动将三坐标测量机的测头抬起来,然后让他自动运行,三个圆都需要抬起一次。


6.     测量完成后,点击“CAD=PART”,完成迭代。


以上就是三圆迭代建立零件坐标系,迭代法建坐标相对来说误差比较大,如果能用简单的方法建坐标就可以不用迭代法建坐标。
