在制造与质量控制领域，三坐标测量机是不可或缺的检测设备。作为测量设备提供商，思瑞致力于为客户提供实用的测量技术支持。在使用思瑞三坐标测量机配合PC-DMIS软件进行精密检测时，小圆弧半径的测量操作技巧常常用到。以下为您详细解析在PC-DMIS软件中测量小圆弧半径的标准化操作流程。

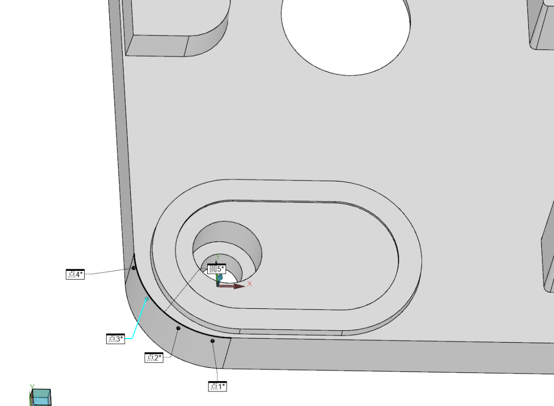

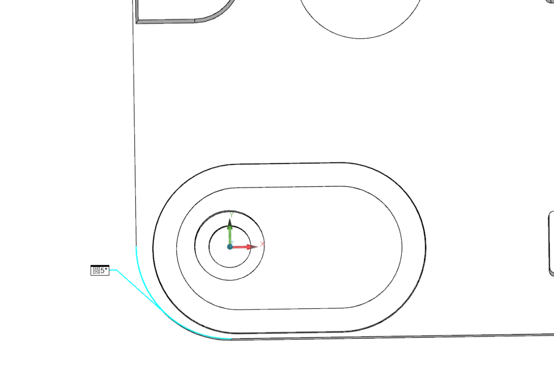

第一步：定位圆弧中心 使用思瑞三坐标进行测量时，首先需要准确测量出圆弧的中心。在测量完圆弧中心之后，下一步是将当前坐标系的原点偏置到该圆弧中心点上，为后续的极坐标测量建立基准。

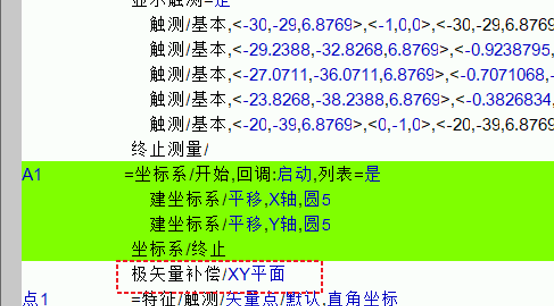

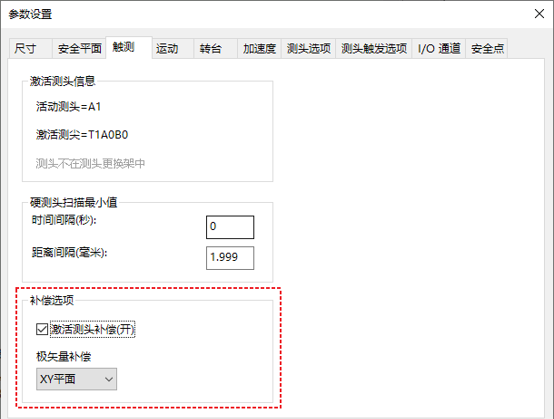

第二步：调整测头补偿方式 将测头补偿方式修改为极矢量补偿，并选择对应的工作平面。需要说明的是：如果您使用的是CAD模型辅助测量，则无需进行此项手动设置，软件可直接通过矢量点进行自动补偿。

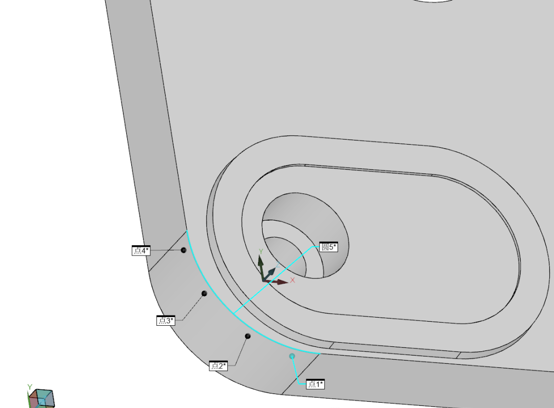

第三步：采集测量点 使用操纵杆，在圆弧面上测量3个或者3个以上的点。如果加载了CAD模型，则可以直接使用鼠标在模型上面取点。对于小圆弧测量，建议适当增加采样点数量，并尽量在光亮区域进行测量，以减少余弦误差，从而提高测量结果的稳定性。

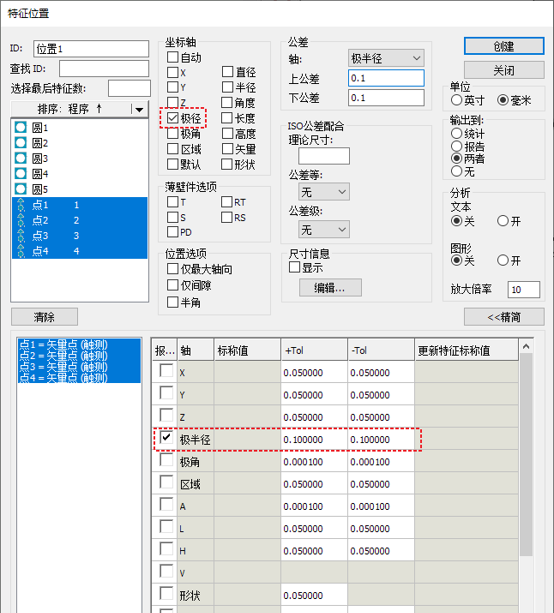

第四步：极径特征评价 取点完成后，直接使用特征位置评价这几个点的极径，即可得出圆弧半径的实际测量值。PC-DMIS软件具备多种拟合算法，能够确保评价结果的可靠性。

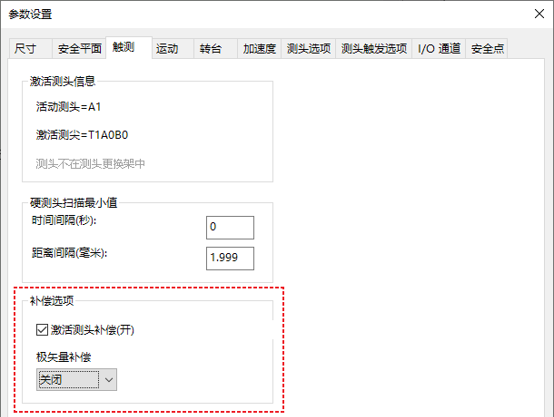

第五步：恢复常规测量设置 测量与评价结束后，请将极矢量补偿功能关闭，以免影响后续其他特征的测量。

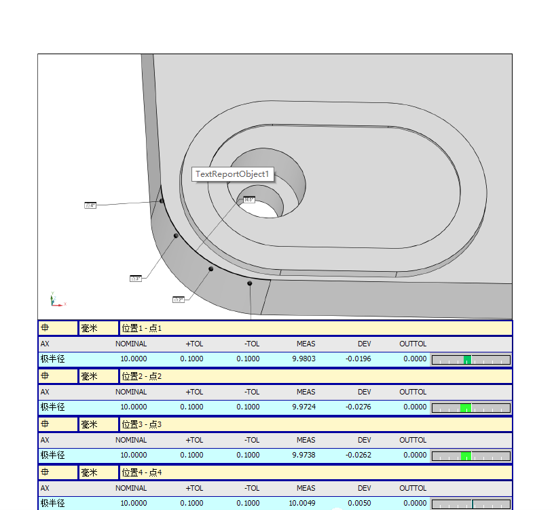

通过上述步骤，您可以在PC-DMIS软件界面中清晰地看到小圆弧半径的实测数据与偏差结果。如果您在实际操作中遇到更复杂的检测难题，或者需要针对特殊工件的测量方案，欢迎联系思瑞。我们拥有全国线下服务站点，能够为您提供技术培训、软件升级及质量顾问等服务，协助您提升产品质量控制水平。
