PC-DMIS 星形测针的应用

发表时间:2025-01-15 08:01:45 作者:三坐标 来源:www.serein.com.cn 浏览:605

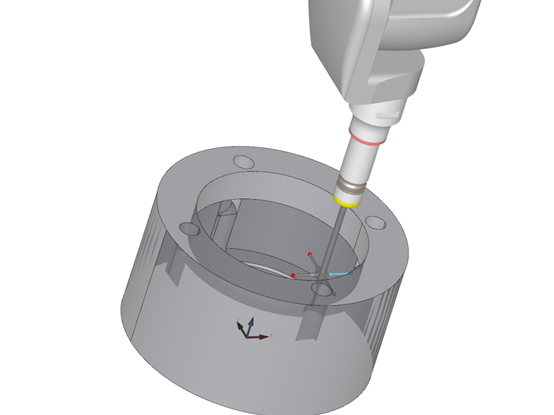

星形测针常用于检测零件内腔,或深孔或长轴类零件,有时使用星形测针可以减少测头的旋转角度,提高测量效率。


1、测针安装

注意事项:

• 星形测针或者五方向测针须添加一个10MM~20MM的加长杆

• 四个方向的测针是固定死的,不能拆卸

• 1号测针(Z方向的测针)螺纹连接处有一截是光杆,注意别选错测针


•  安装固定时找个参照物,锁定X轴,观察Y轴的方向,尽量与机器的轴向平行



2、测针文件配置

在加长杆后面添加星形测针组件,注意星形测针后面都带有star字样标志(其中含有TESA字样的是TESA公司的测针,没有的则是雷尼绍公司的测针,两者没有区别,可任意选择)。




接着添加其它四个方向的测针,一样是带有star的字样标识。




星形测针四个方向配置的测头组件比较特殊,其计算的是同个轴向的两个红宝石球心的的距离,不是单个红宝石球到测针中心的距离。




3、测针校验

星形测针校验,首先以1号针作为主探针进行定位(在标准球正上方踩一个点),然后自动校验。


当测座旋转角度之后的校验:

修改标准球的支撑矢量方向,比如当我校正A90B0的角度测针的时候,首先把校验球的支撑矢量改成(0,1,0);




然后需要使用A0B0角度的1号测针先校验一次(定位),接着再将测座旋转到A90B0,然后进行自动校验
