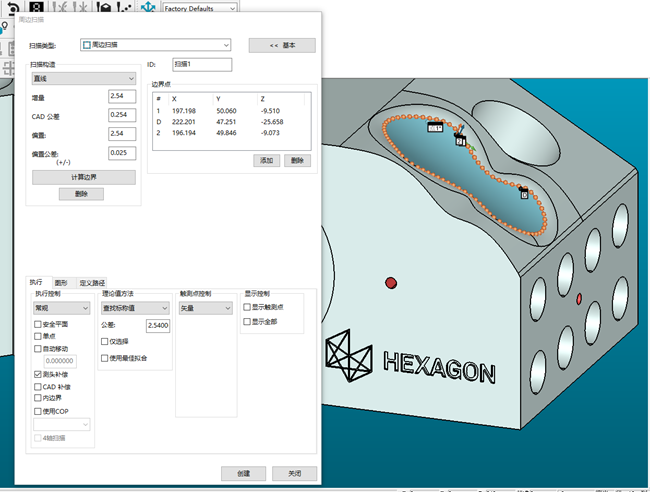

使用PC-DMIS2021之前的版本测量下图所示的轮廓点，通常是使用DCC Scanning模块，使用周边扫描的命令进行测点的规划。如果客户没有购入此模块则需要付费购买模块方可使用。


PC-DMIS2021增加了曲线阵列功能，让用户更容易实现点轮廓轨迹的编写，且无需付费购买模块，大大提升编程效率的同时也为客户节约了一笔不小的费用。


具体操作如下

1、建立好零件坐标系将模型与零件坐标系对齐

2、在需要取样的曲线附近取一个矢量点

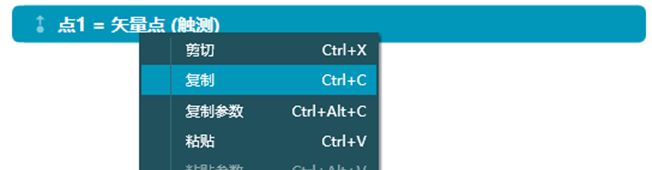

3、编辑窗口中选中需要阵列的点并复制目标


4、打开阵列窗口（可以从编辑菜单进入或快捷窗口进入）

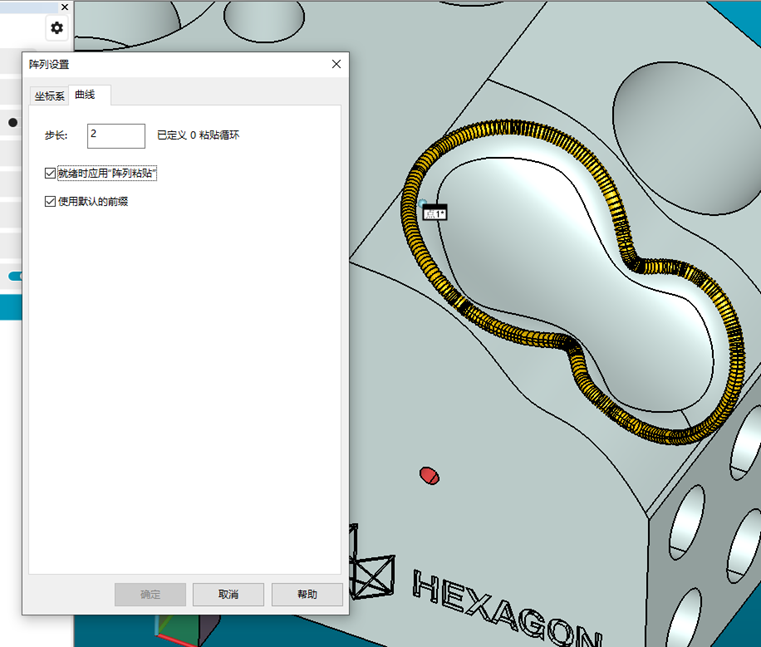

5、设置步长，勾选就绪时应用阵列粘贴，鼠标控制光标滑至参考曲线，出现图示效果后，单击左键

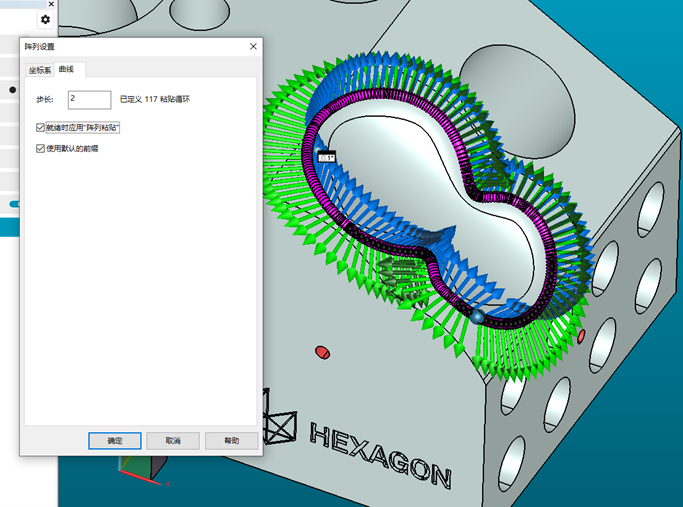

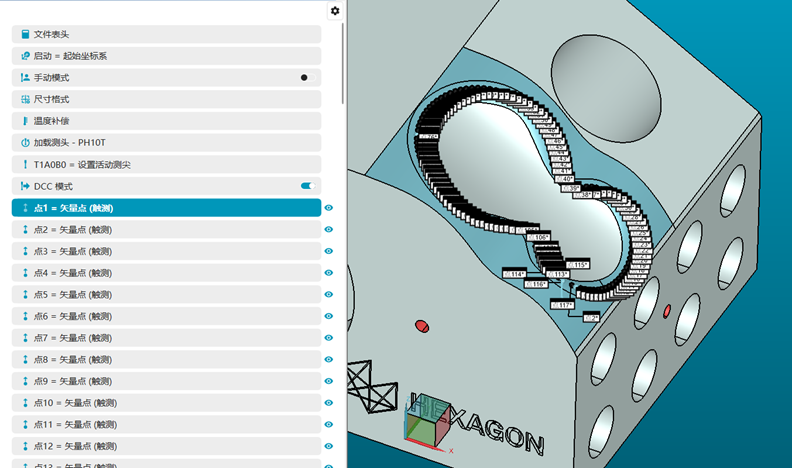

6、点击确定生成点命令


曲线阵列在进行曲面或者曲线轮廓度的测点规划时可以部分替代DCC Scanning中周边扫描的功能，但是需要模型上有可以明显识别的线条。曲线阵列的点分布位置为曲线线条上。
