影像测量仪如何测量橡胶密封圈?橡胶密封圈尺寸测量

发表时间:2022-03-21 13:03:57 作者:三坐标 来源:www.serein.com.cn 浏览:

橡胶密封圈的性能直接影响设备的正常工作,密封圈的尺寸公差特别是截面直径公差对设备的密封性能影响巨大。想要橡胶密封圈能长久保持密不透封,密封圈尺寸的精密检测至关重要。






传统的检测方法是将橡胶密封圈套在圆锥上利用重力自然落下,再用游标卡尺测量外径及确定其他相应的尺寸,这样测出的外径及截面直径不准确。在使用时,若密封圈尺寸选择太大容易剪切损坏,太小又容易失封,并且这种测量方法耗时耗力。

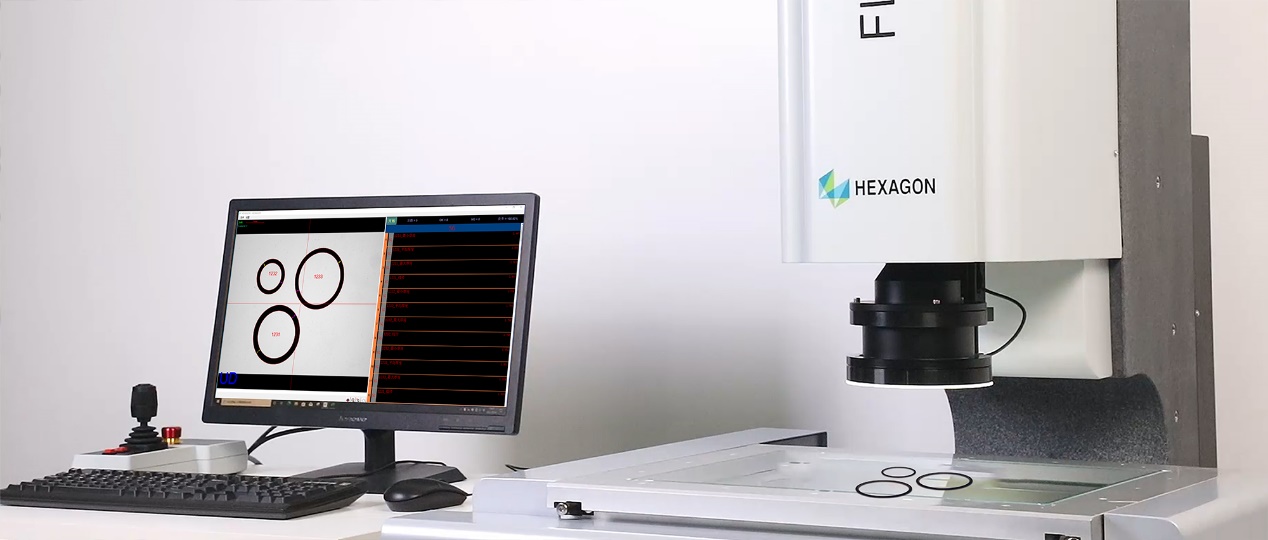

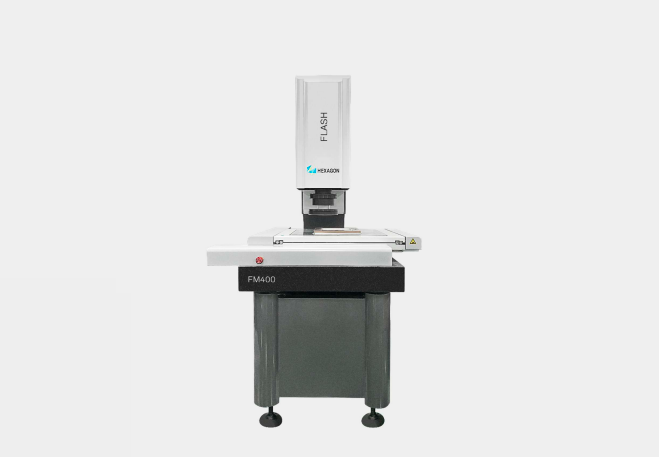

大视场快速影像测量仪FLASH VISION FM 400,是思瑞测量自主创新设计的一款功能高效、方便快捷的精密检测设备,可一键完成橡胶密封圈内外径及截面直径公差的测量,非常适用于易变形、大小尺寸多、颜色种类多、并且不成批次工件的检测。



优异的硬件配置



大视场快速影像测量仪内置大口径高景深的双远心镜头,保证全视场范围成像清晰,无畸变;可配置不同灯光照明,轻易获取橡胶密封圈轮廓和表面清晰影像。优异的硬件配置,使大视场快速影像测量仪具备大视野及高精度两种模式,同时兼顾效率与精度。








强大的测量软件

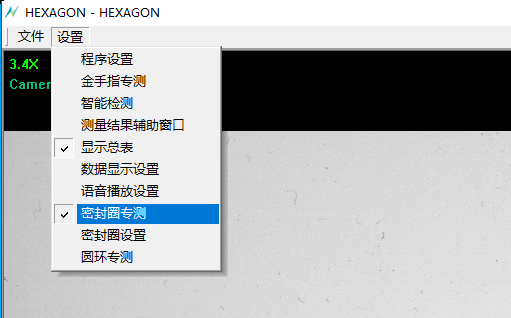

针对橡胶密封圈需要检测的尺寸种类繁多、切换程序麻烦、测量效率低下的难题,思瑞测量开发人员为其量身定制了特殊功能——专用密封圈内外径及截面直径尺寸快速测量功能,有效避免了编程和切换程序。





测量软件界面简洁、功能强大,极易学习;通过删除不必要的功能按键,保证密封圈专测软件界面简洁明了,简化操作流程的同时避免误操作,对操作人员熟练度无任何要求,可快速满足生产检测需要。

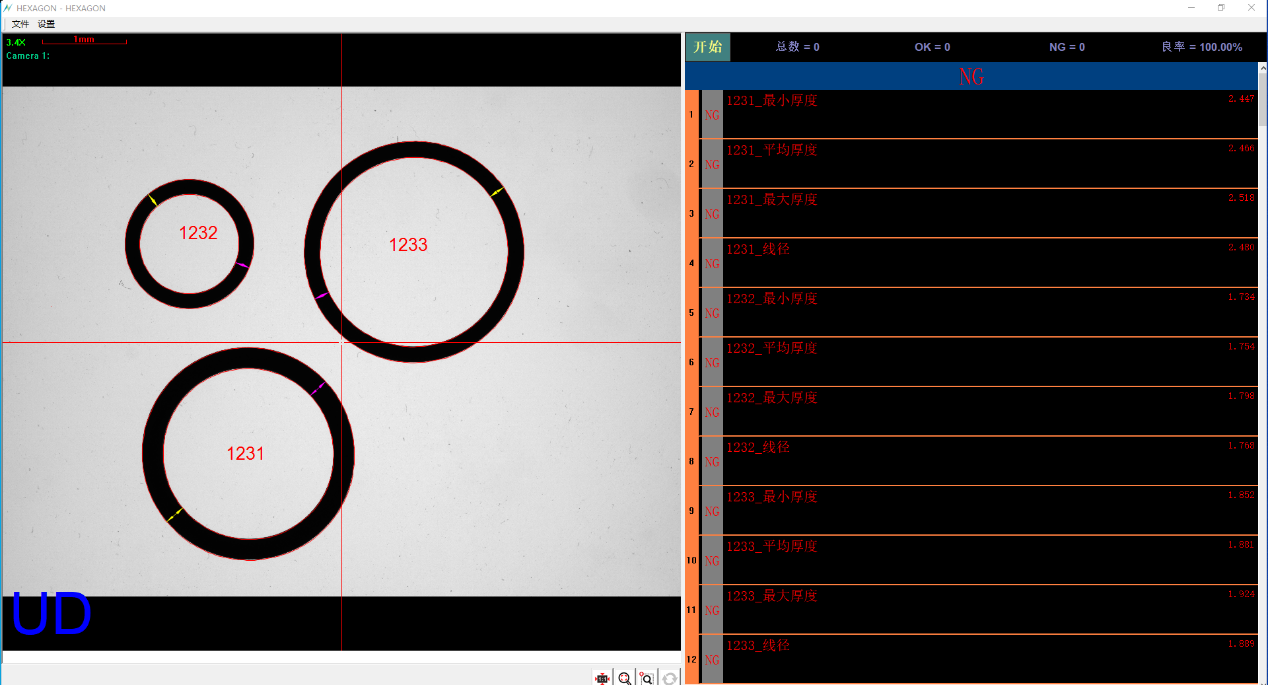

采用畸变矫正技术,保证在视野的各位置、各角度测量结果稳定精准,测量员可任意摆放,无需定位夹具,同一品类产品一次编程,测量时可实现自动匹配识别;并可在同一测量画面同时测多个不同尺寸的工件,产品兼容性高,增加测量尺寸也不会多消耗测量时间。

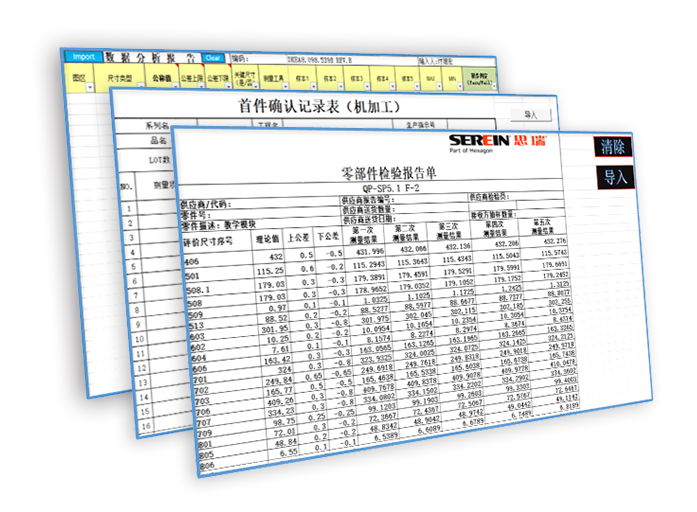

测量软件报告模板丰富,可根据不同需求灵活调整测量报告模式,满足不同客户对报告模式的特殊要求。还可以根据客户需求开发数据上传功能,对接MES等总控系统。





适用范围广



思瑞大视场快速影像测量仪具有广泛适用范围:

1、航天、航空、舰船等军工方舱和电子设备中的橡胶密封圈

2、中小型电子机箱、机柜和微波波导系统中的橡胶密封圈

3、电子产品、电信通讯、高频控制设备中橡胶密封圈



基于强大的软、硬件配置,思瑞测量大视场快速影像测量仪,极大地提高了测量精度和测量效率,保障了橡胶密封圈的密封性能、稳定性、抗挤出性、贴合性。
