全自动影像测量仪应用之PCB检测方案

发表时间:2021-09-16 15:09:51 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:

随着智能手机、平板电脑等主流消费电子产品向高性能化、小型化方向发展,PCB制造需求向高多层、细线细孔、快速传输方向转变,PCB的制造难度倍级增加。对PCB制造的对厂商来说,需要积极提升技术能力和发挥自有优势,全方位提升研发制造、质检技术水平。



产品制造难度的提升,也对质检水平提了新的要求,产品质量稳定可靠,才能在市场抢夺先机。传统的人工检测方式已难以适用,不仅会增加人力成本,还容易造成因人工主观造成判断误差,测量过程不连续,无法进行系统性加工反馈。行业头部厂商大多引进影像测量仪来完成产品外观检测、各元素位置检测、长宽高度检测、真圆度检测等一系列检测项目。



思瑞VIEWMAX E是一款高精度影像测量仪,具备高精度和完善的光学系统配置,运用高速高精度影像测量技术,自动检测并精确分析PCB板上各种不符合要求的尺寸微差,为厂商提高生产质量水平提供有力赋能。



PCB板检测方案

从基材板到成品PCB,需经过十多个加工工序,为了确保PCB板的生产质量,制造商在生产过程中经历了多种检查方式,但大部分方式已经跟不上现代工艺要求,存在如测量结果不准、数据收集困难以及缺陷检测不连续等问题。



为了提高测量能力,许多生产商在寻找新的检测方案。使用思瑞VIEWMAX E搭配简单易用的METUS软件,轻松完成PCB方槽长度和线路宽度等检测任务,为企业提供高精确度的全方位解决方案。

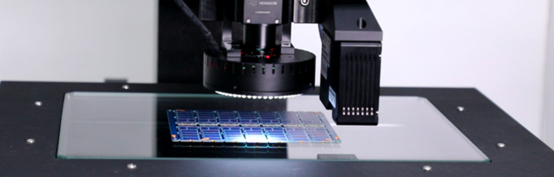

全自动影像测量仪应用之PCB检测方案(图1)





设备优势

VIEWMAX E是一款高竞争力的全自动影像测量仪,具备高精度的光学系统配置,搭配全自动高精度变倍镜头,让它具有出色的测量性能。可搭载功能强大的METUSA软件,功能丰富、直观高效,可充分满足大部分测量需求。



在进行测量工作时,能通过编程后实现自动测量,不仅测量精度高,而且大幅缩短了测量时间,提高了测量效率。通过输出精确的计算结果,减少厂商后续返工的付出成本,帮助制造厂商提高生产效率以及效益。



全自动影像测量仪应用之PCB检测方案(图2)






出色的测量性能

使用治具装夹工件,让其固定在工作台,保证测量数据的可信度。



测量难度在于产品颜色,因白色的特殊性,需要足够的灯光照亮才可清晰测量。而VIEWMAX E搭载的六环八区环形光,可以通过不同的光线效果凸显被测物的特性,精准地抓取尺寸并达到高重复精度上的光源准确测量功能。



测量时使用多点拟合的方式取点检测,其中可自由切换黑白、彩色成像模式,能够更方便地观察被测物件的视觉情况。



方案亮点

实现工件的直径、长度、角度等形位公差的自动检测与评价

智慧R角功能,可以快速、准确、便捷地取R角

可视化编程功能,可设置子窗口显示状态,编程命令操作更为明了快捷

可设置超公差数据背景色,合格与NG尺寸值一目了然



通过VIEWMAX,搭配专业的测量软件METUS使用,为PCB提供了高精度、高效率的精密测量方案,PCB板的品控保驾护航。随着经济不断的发展,各种零部件的生产需求显著提升,思瑞可以提供种类齐全的高精度测量方案,与众多制造商伙伴一起,推动制造业的换代升级。
