机床制造行业是制造业的基础设备，具有高精度加工、高效生产能力、灵活性和智能化等特点，但因其自身重量过重，体积较大，内部结构复杂，导致有效准确检测成了难点。
思瑞龙门大行程三坐标搭载HH-A-M7.5 可在竖直水平两个方向自动旋转，7.5°的分度确保有 720 个测头角度组合．旋 转 90°仅需两秒钟，可配置长达 300mm 的加长杆；可支持各种触发式测头。
HP-TMe 紧凑型 5 方向触发测头，可以可靠地记录单个测量点，并提供卓越的测量精度和重 复性。 HP-TMe 由探测体和可拆卸的测头模块组成，在测量过程中无需重复校验即可快速实现测头 模块的手动或自动更换。
HP-TMe 非常坚固耐用，测头使用寿命高达 200 万次。
测头模块具有不同的触测力，几乎满足所有的应用需求：
• 标准测力模块，满足大多数测量应用需求
• 中等测力模块适用于较长的测针应用

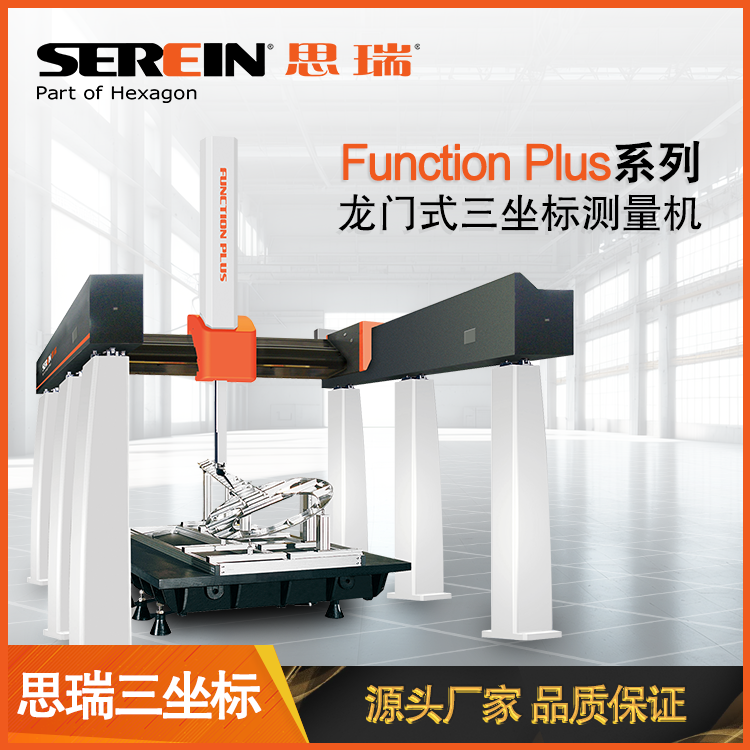

Function Plus系列龙门式三坐标
1、测座加长杆的搭配
1.1、因腔体内部空间大小不同，测量深腔底部孔时分别配备长度为50毫米、100毫米以及200毫米三种测座加长杆。
1.2、吸盘及测针搭配
• 在测量长度为125mm的长轴箱时，需要使用五方向测针进行测量，所以对吸盘的测力有一定的要求。
• 推荐配置：中等测力吸盘以及4根3*10的测针。
2． 零件摆放

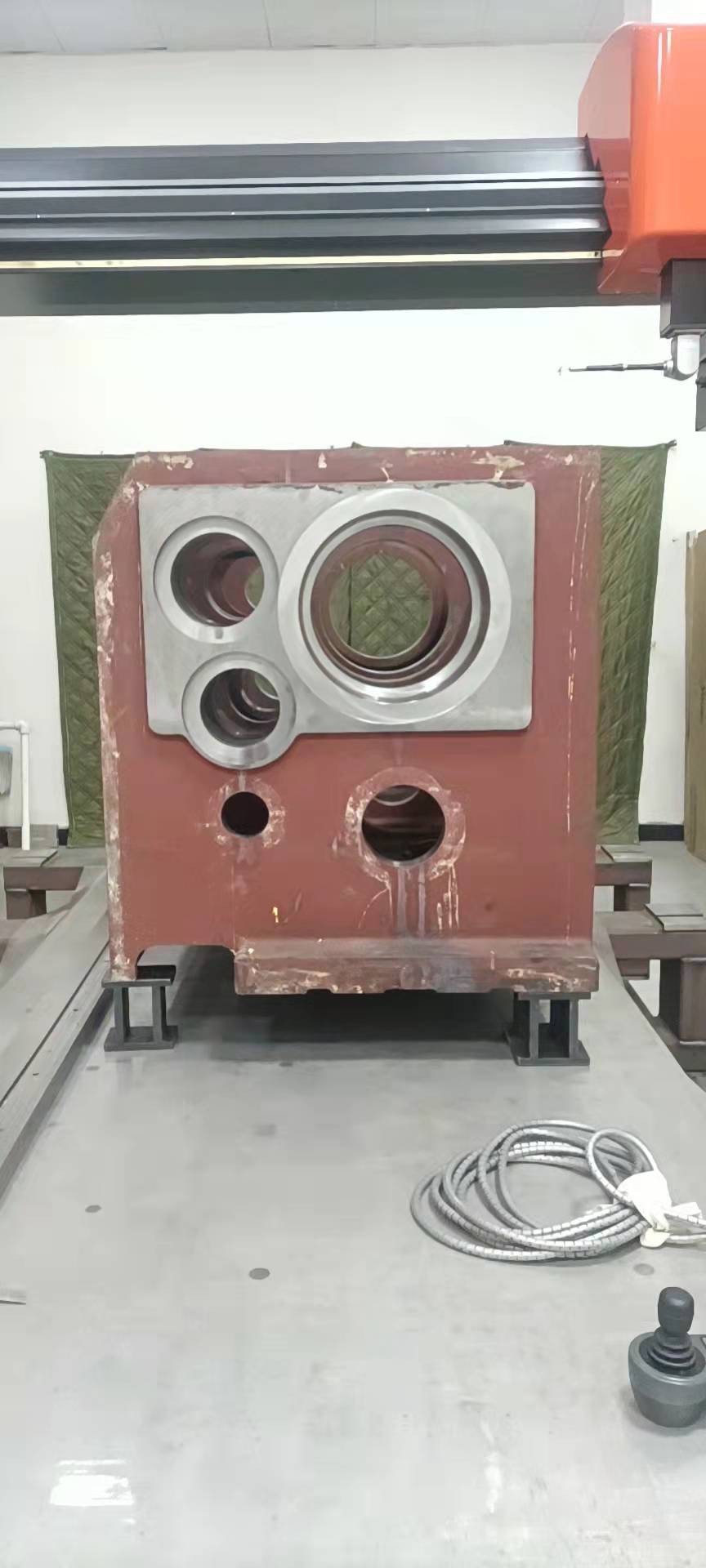

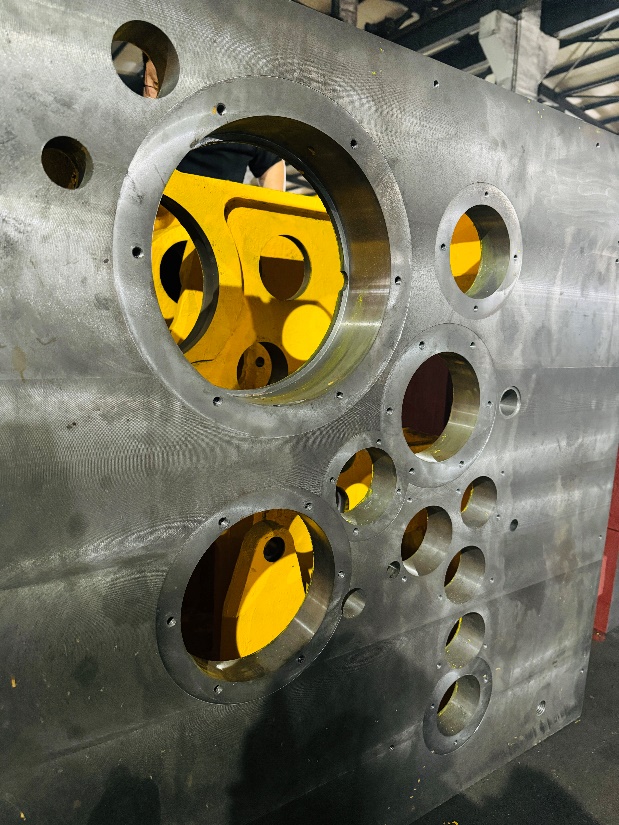

2.1、零件大小：1120mm*820mm*860mm，因为需要测量零件的底面，所以需要在零件下方加上100毫米的等高垫块，再添加一个200毫米长的测座加长杆用于测量深腔结构。
2.2、建立坐标系

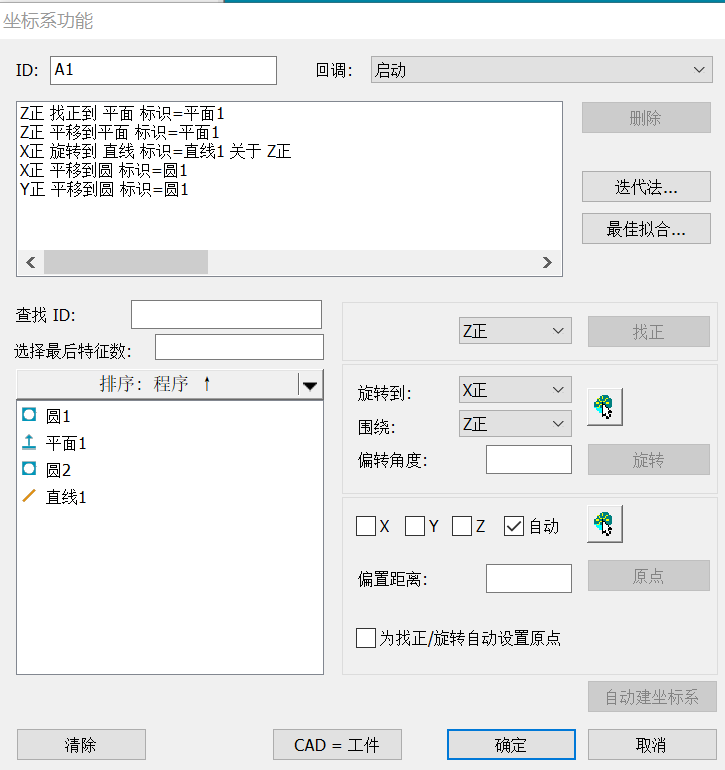

根据产品的精加工面，用面圆圆建立坐标系
2.3、测量尺寸

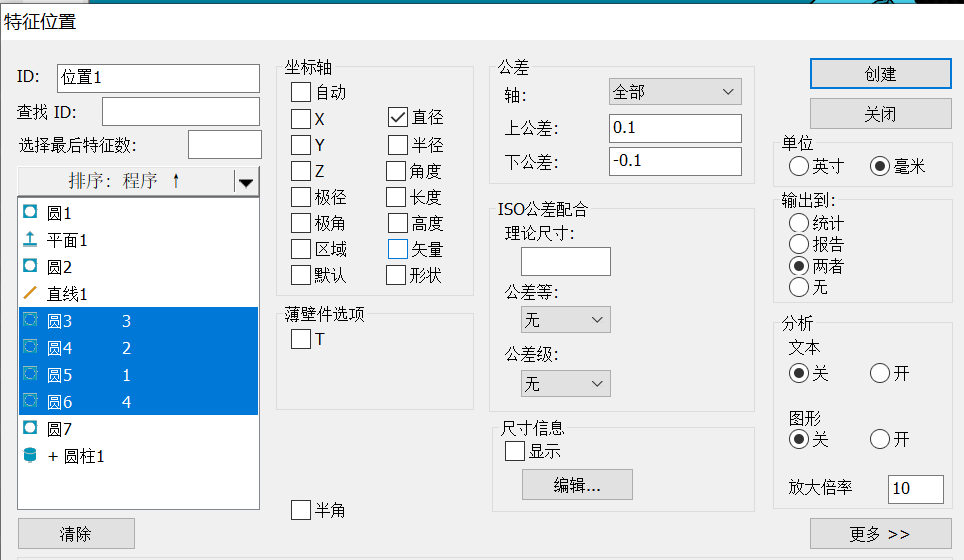

三坐标测量产品的精加工孔位，直径、距离和垂直度。可一次评价多个直径。

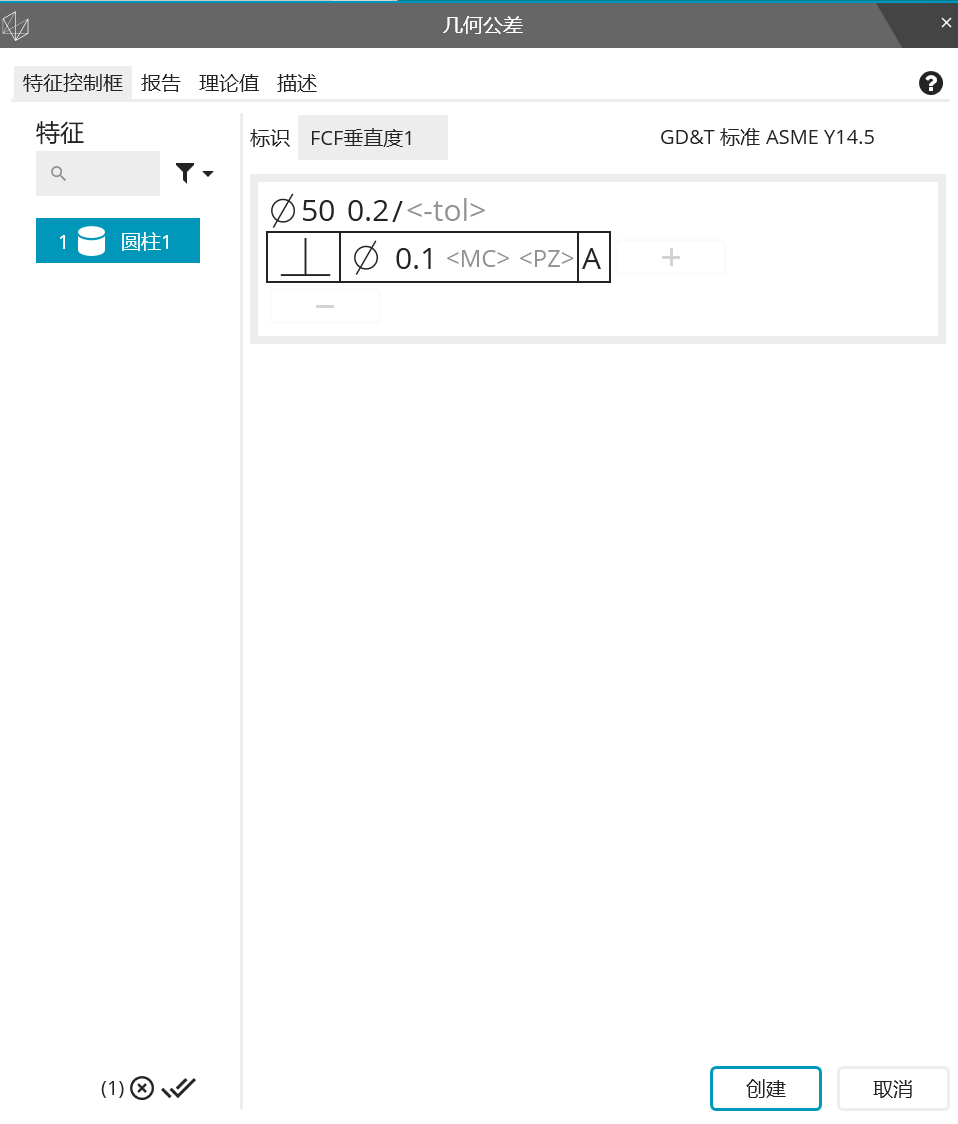

评价垂直度可以调节评价标准 。

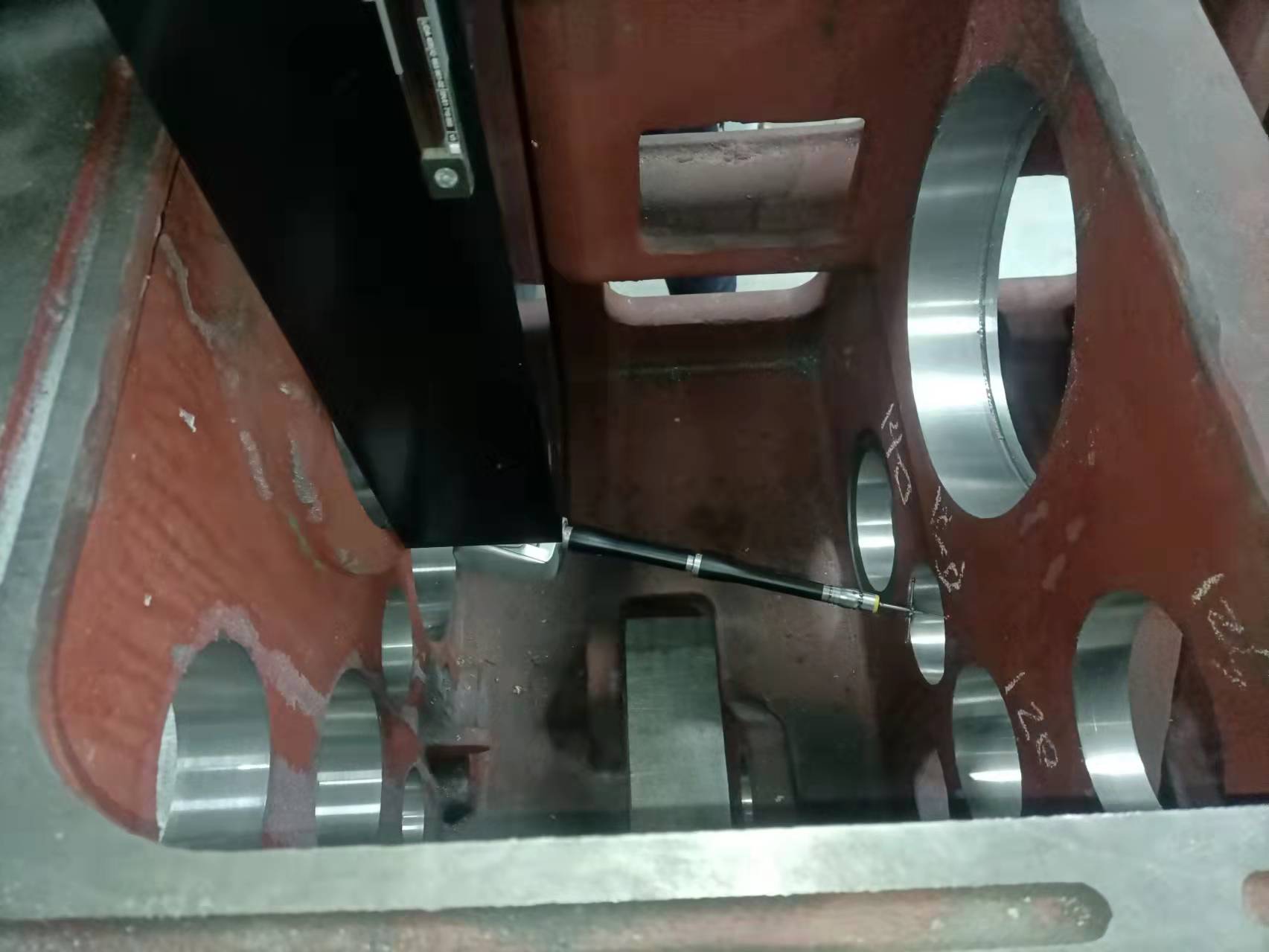

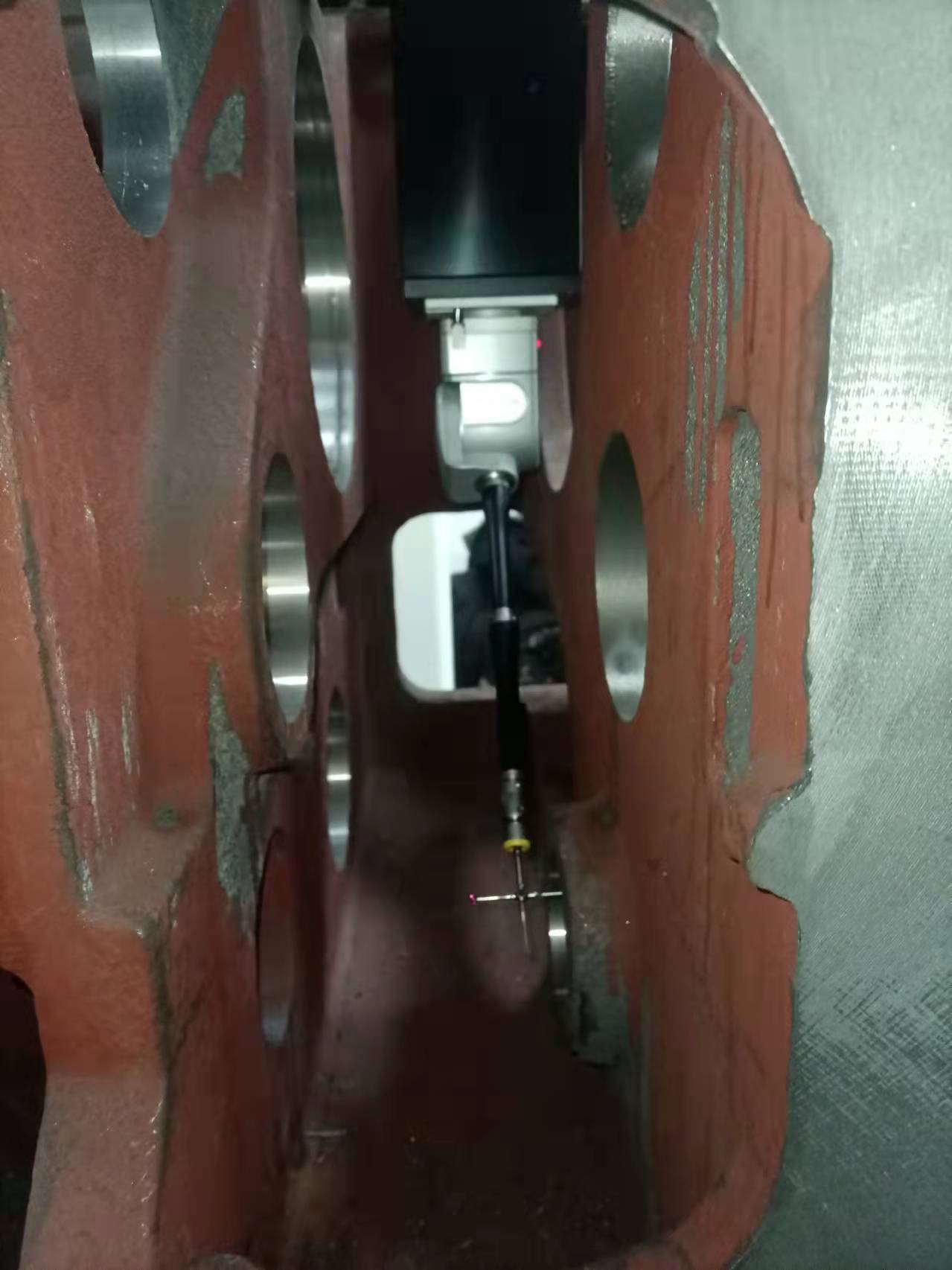

1、在三次元测量腔内孔时需要将测座移入腔内，由于测座加长杆太长，使用A90B0角度无法直接进入腔体内，所以只能把测头旋转到A90B-15角度把测座缓慢的移入腔体内（手动回退距离需设置为0），此时Z轴主轴后端面距零件仅为5毫米。
2、 把测针移到孔内测边缘，然后旋转测座至A90B0（此过程需注意不要转错角度），然后进行孔径测量，测量完孔径后先旋转测座至A90B-15角度，再把测座移动至零件外。
3、此孔位于腔内底部，需要使用200毫米长的测座加长杆以及五方向测针结合的方式进行测量，测量时需注意Z轴主轴、测座与零件之间的间隙。
4、由于客户零件外表面为铸件表面，型面误差较大，测座进入箱体过程中空间太狭窄，所以不建议使用自动方式测量腔体内部。
