如何解决钣金件孔位偏差导致的测量难题？

发表时间：2022-01-31 16:01:33 作者：三坐标来源：www.serein.com.cn 浏览：1201

在实际测量钣金件时，有时会遇到因一排孔位整体偏差导致自动测量“卡壳”，只能手动操作完成余下测量。而通过思瑞三坐标搭载Ratioanl DMIS相对测量功能能够解决此类问题。简单来说，先使用搜索测量找到参考圆；再将参考圆拖入参考框里然后再生成测量轨迹，就能完成相对测量的操作。

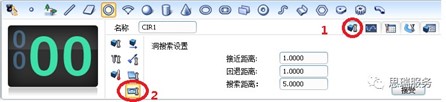

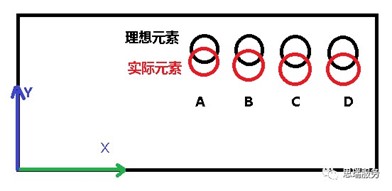

以下图例子进行概述，如图一图所示，测量中出现一排孔位整体偏差。此时我们可以查找基准孔——先设置搜索测量，图2完成设置孔的搜索参数，让思瑞三坐标完成对A孔的搜索测量。



然后设置相对关系，在例子中即设置好另外三孔与A孔的关系，可参照下图进行相应设定。此后在自动测量中便能避免因孔位偏差导致自动测量停止的问题。


掌握了软件操作方法之余，还要有可靠的三坐标仪器才能更好地完成钣金件测量任务。思瑞CROMA是一款经典的三坐标机型，可靠的机械结构、优秀的测量系统让其能应用于汽车零部件、模具、检具等工件测量。13年来，其出货量已达数千台，受到广大制造企业的信任。
