如何使用影像测量仪对接插件进行测量?接插件检验标准

发表时间:2022-03-08 14:03:58 作者:三坐标 来源:www.serein.com.cn 浏览:883

接插件是一种连接电端和需求端的基础原件,其品质与质量会对产品的使用状况产生直接影响,所以在出厂前要经过严密的质量把控。传统的检测方法是操作员通过千分尺等工具进行目测测量,精度与效率都无法满足需求,影响生产效率。


此外,对于小尺寸接插件来说,三坐标接触式测量方法也不适用,使用高精度的影像测量仪更为合适。OPTIV PERFORMANCE是思瑞推出的高精度影像测量仪,搭配PC-DMIS软件使用能很好地解决测量问题。



接插件检验标准

测量过程

此次需要对一款小尺寸接插件大小圆孔的同心度进行测量。建立好坐标系后测量小圆孔使用10X大倍率测量,而大圆孔使用1X小倍率测量,得益于优秀的镜头配置,倍率切换流畅自如。选择相应的选项后即可完成同心度评价。测量完成后可输出文本或图形报告。



接插件检验标准

接插件检验标准

METUS的多重捕获功能提升了测量效率。可以一次性完成对同个视野多元素评价。相较逐个圆孔测量方法,多重捕获功能在效率上有质的提升。



机型特点

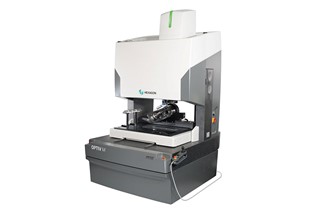

OPTIV PERFORMANCE是思瑞的一款复合式高精度影像仪,能够实现亚微米级测量精度。 同时其采用双Z轴设计,将光学测量和接触测量集中于一部机器当中,进一步缩短测量周期,满足客户更多测量需求。


除了这款影像仪外,思瑞还有更多机型可供选择,帮助多行业制造企业提升质量控制能力。
