三维激光扫描方案让汽车钣金件检测更快捷、更精准

发表时间:2021-07-21 16:07:23 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:

由于模具制造自身精度,以及钣金件在冲压成型之后自身回弹等因素,导致打出来的产品精度达不到客户要求,使用原始的三坐标测量方法不仅耗时,而且无法得到全面的偏差信息。



思瑞解决方案

对于钣金件误差检测的问题,思瑞采用手持式三维扫描仪进行扫描测量,先对其进行标记点扫描,得到全局的定位,然后对其进行扫描激光点获取三维数据,将扫描数据导入比对软件与产品的数模进行3D比较,得出该产品与数模的全面偏差信息,并生成检测报告。

三维激光扫描方案让汽车钣金件检测更快捷、更精准(图1)



Step1:快速贴上定位标记点,无需做喷粉等预处理;

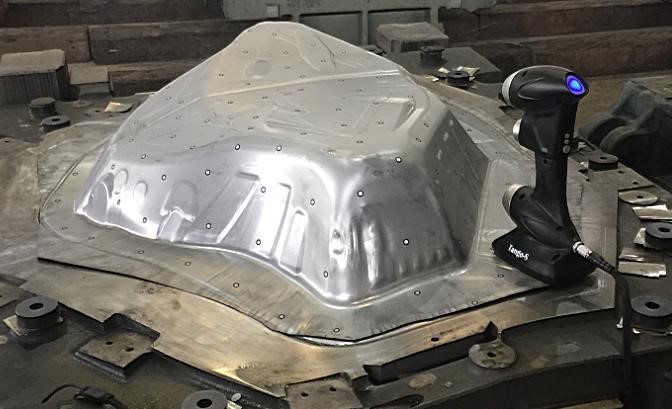

Step2:手持式三维扫描仪Tango-S扫描产品,快速准确的获取产品表面复杂的三维数据;

Step3:将获取的三维数据与产品的数模进行3D比较,得出相关偏差信息。

三维激光扫描方案让汽车钣金件检测更快捷、更精准(图2)



三维激光扫描方案让汽车钣金件检测更快捷、更精准(图3)

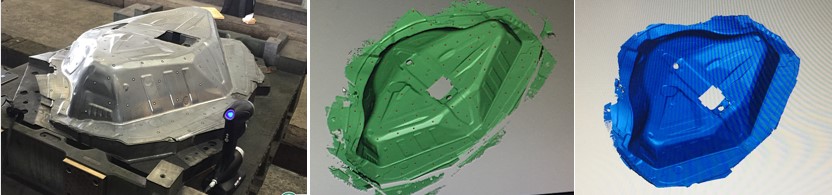

现场扫描实物图------扫描获得的点云数据------自动封装三角面片数据



扫描结果

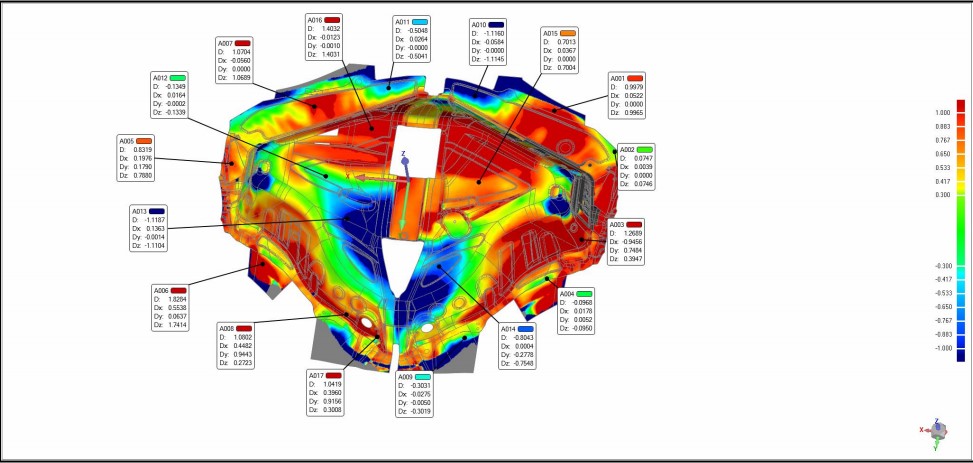

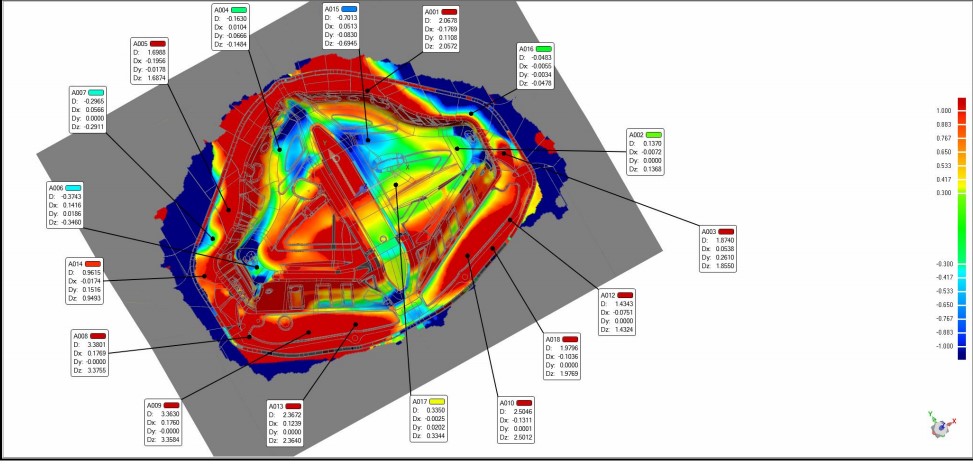

三维激光扫描方案让汽车钣金件检测更快捷、更精准(图4)



小结

汽车钣金的生产已成为衡量汽车行业制造水平的重要标志。与传统的三坐标测量方法相比,思瑞的手持式三维扫描仪在钣金行业的应用上不仅能够节省大量的测量时间,而且可以准确的获得了产品偏差数据,帮助客户快速全面解决钣金全面偏差对比测量的问题。
