三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧

发表时间:2021-06-17 16:06:45 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:3905

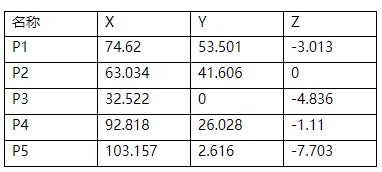

在平常注塑件、检具、压铸件、模具等工件,通过三坐标测量机进行检测过程中,有时候会遇到图纸要求对指定测量点位进行测,查看数据偏差。如下图:

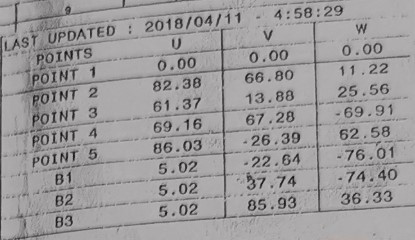

三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图1)

下面列举两种方式如何获取指定位置。

一:有图纸,有点坐标,通过坐标点搜索点位。

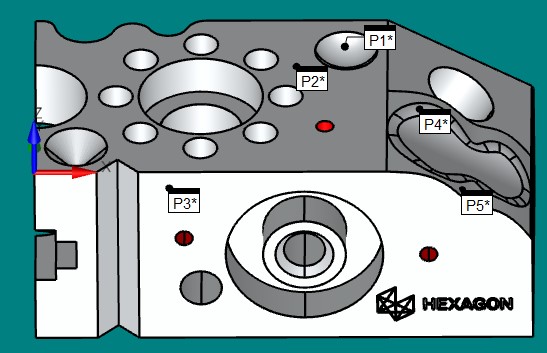

三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图2)

 三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图3)

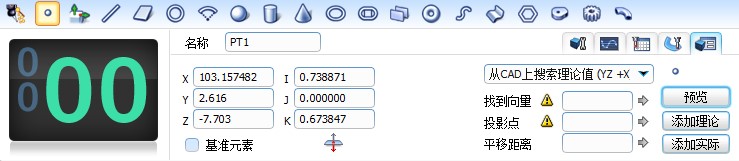

三坐标测量软件Rational-DMIS界面中,找到元素定义这一栏,通过从CAD上搜索理论值的方法获取点。

三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图4)

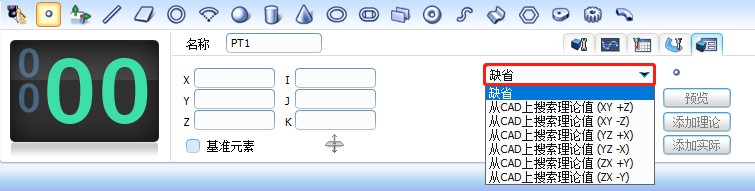

以点5为例,该点矢量方向与X+更接近,故选在从CAD上搜索理论值(YZ +X),如下图:

三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图5)

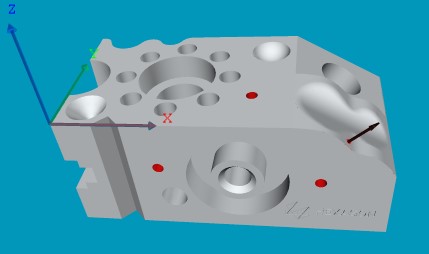

预览图:

三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图6)

然后添加理论即可。

备注:从CAD上搜索理论值可根据点的矢量方向和哪个坐标轴更接近,然后通过另外两个坐标搜索该矢量方向的点,这样搜索到的点位更加准确。




二、数模中带点云数据,可以通过点云操作器,获取点。(需设计在数模上绘制点)

在三坐标测量软件Rational-DMI软件界面中,按如下步骤进行操作,即可。

点云右键--激活操作器--矩形框选择--框取数模—添加内部点—将点云拖放到双数据窗口元素窗口的点上,生成点。

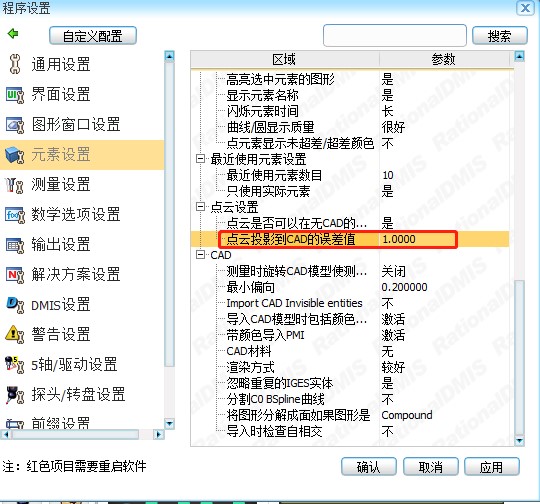

当出现少点的情况,点云设置中点投影到CAD的误差值改大点。

三坐标测量软件Rational-DMIS指定测量点及导入点云操作技巧(图7)





RationalDMIS 通过了世界计量和测试科研机构-德国标准化组织 PTB 的认证,其算法的可靠性、有效性等

均得到了权威认可,RationalDMIS 采用 DMIS 内核、符合 ISO 22093:2203国际标准。



在测量行业,三坐标测量软件Rational-DMIS其算法的可靠性、有效性等均得到了权威认可一套 RationalDMIS,一套完整的解决方案!只需标准的三天培训课程,且无需用户具备太多的专业知识,操作员即可完成复杂的检测流程,RationalDMIS 的实用性、智能性、方便性等方面是一个新的突破,是制造业和计量业可靠的选择!
