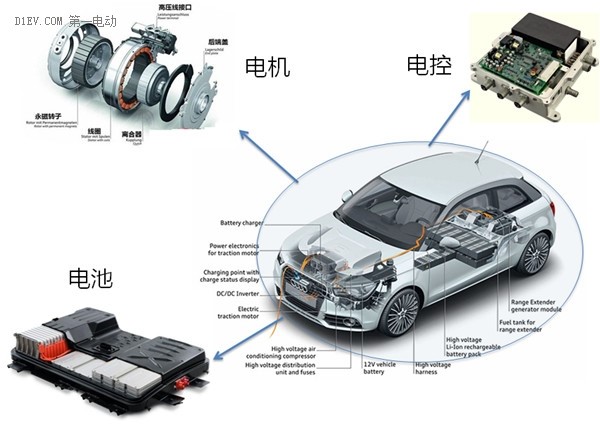

驱动电机系统是新能源汽车核心系统(电池、电机、电控)之一,其性能决定了爬坡能力、加速能力以及车速等汽车行驶的主要性能指标。驱动电机系统主要是由电机及其控制器组成。

电机各个配件检测,思瑞三坐标方案一应俱全(图1)

电机主要由定子、转子、机壳、、机座、连接器、旋转变压器等零部件装配而成。

电机各个配件检测,思瑞三坐标方案一应俱全(图2)



电机机座测量

电机机座固定定子铁芯及端盖,具有较强的机械强度和刚度,起保护和散热的作用。

测量要求:孔径和圆柱度

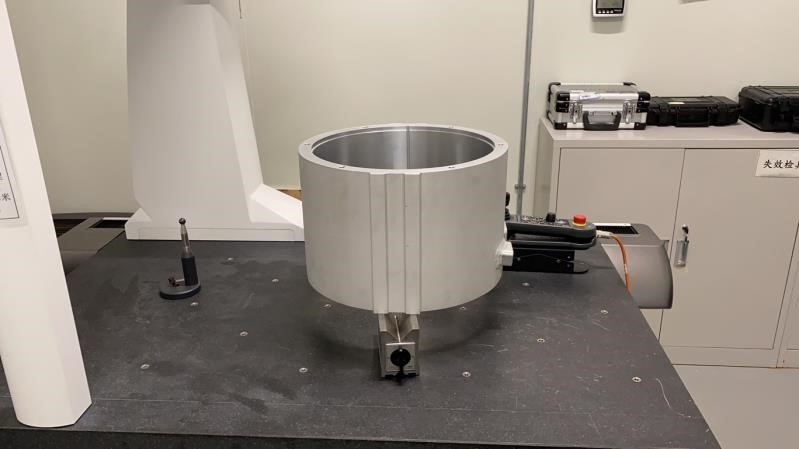

电机各个配件检测,思瑞三坐标方案一应俱全(图3)

电机各个配件检测,思瑞三坐标方案一应俱全(图4)

1、机器型号: CROMA10128

2、推荐软件:PC DMIS(阵列功能实现快速编程测量)

2、测头型号:HH-A-M7.5自动分度测座

3、特殊配置:     200mm测头加长杆



三坐标测量方法与测量技巧

1、建立坐标系

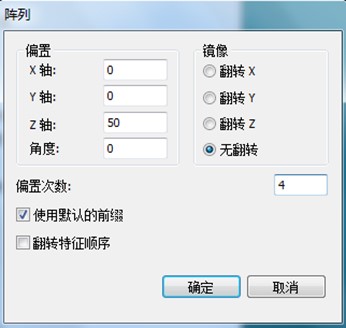

2、旋转一个角度A30B0,在圆柱靠下的位置取一个点,使用PC DMIS阵列功能,往Z正方向水平阵列多个点

3、再将转角和测点全选中复制,再旋转阵列一圈

4、将圆柱上的点构造成一个圆柱

5、评价直径和圆柱度

电机各个配件检测,思瑞三坐标方案一应俱全(图5)

电机各个配件检测,思瑞三坐标方案一应俱全(图6)



PC DMIS软件优势:

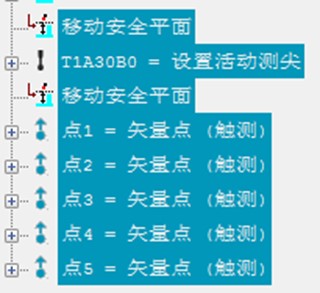

对于深的圆柱,测量时一个A0B0角度无法直接测量时需分不同的角度单点测量,如图

电机各个配件检测,思瑞三坐标方案一应俱全(图7)



电机转轴测量方案

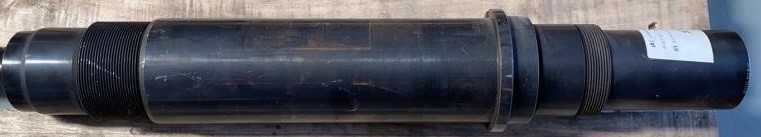

转轴:电机产生动能并带动轮子转动的重要连接部件,转轴的同轴精度差会导致车辆行驶 产生异响,传动方向错误带来额外磨损、断轴等。

电机各个配件检测,思瑞三坐标方案一应俱全(图8)

测量需求:外径,同轴度

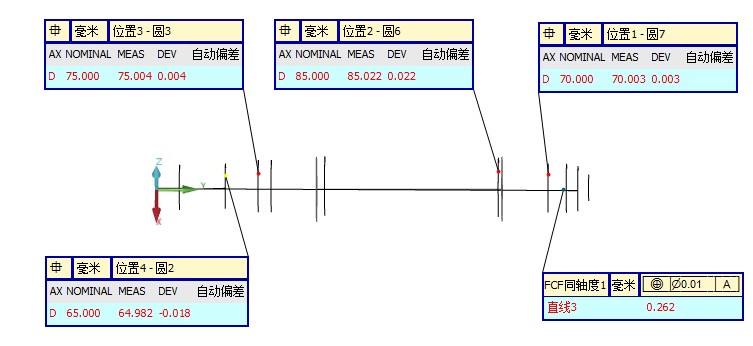

电机各个配件检测,思瑞三坐标方案一应俱全(图10)



铁芯测量方案

铁芯通常是由一个定子和一个转子组合而成。定子通常作为不转动的部分,而转子通常是内嵌在定子的内部位置。它用来增加电感线圈的磁通量,以实现电磁功率的转换。

电机各个配件检测,思瑞三坐标方案一应俱全(图11)



测量需求:内外圆直径、同轴度、圆柱度、垂直度、平行度


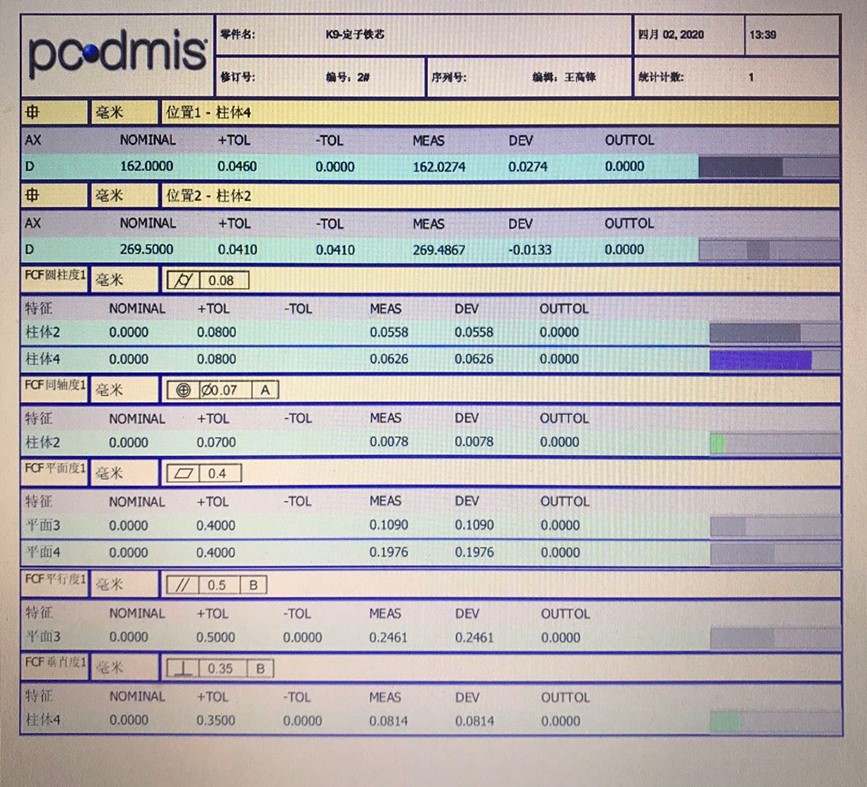

电机各个配件检测,思瑞三坐标方案一应俱全(图13)

电机各个配件检测,思瑞三坐标方案一应俱全(图14)

电机转轴及铁芯测量通过使用思瑞测量系列三坐标测量机与PC-DIMIS软件相配合,操作员可快速完成装夹、测量、输出报告、分析,及时反馈,优化生产工艺。



电机小巧轻便,所有组件都需要精确的安装在一起,才能在低磨损的情况下产生大功率。针对电机各个配件的高精度要求,完成各个配件的尺寸要素的评价,除了三坐标接触时测量方案,思瑞还可以伪电机提供光学影像仪测量放案,保证组件质量控制。
