在生产中，为提升效率、降低成本，常将多个小尺寸PCB拼合成一张大板进行加工。这种方式虽可以减少加工过程中的换板次数和浪费，但对检测精度也提出了要求：如何快速、准确地测量外形尺寸、位置度及平面翘曲度等关键参数，直接关系到产品质量。
检测方案

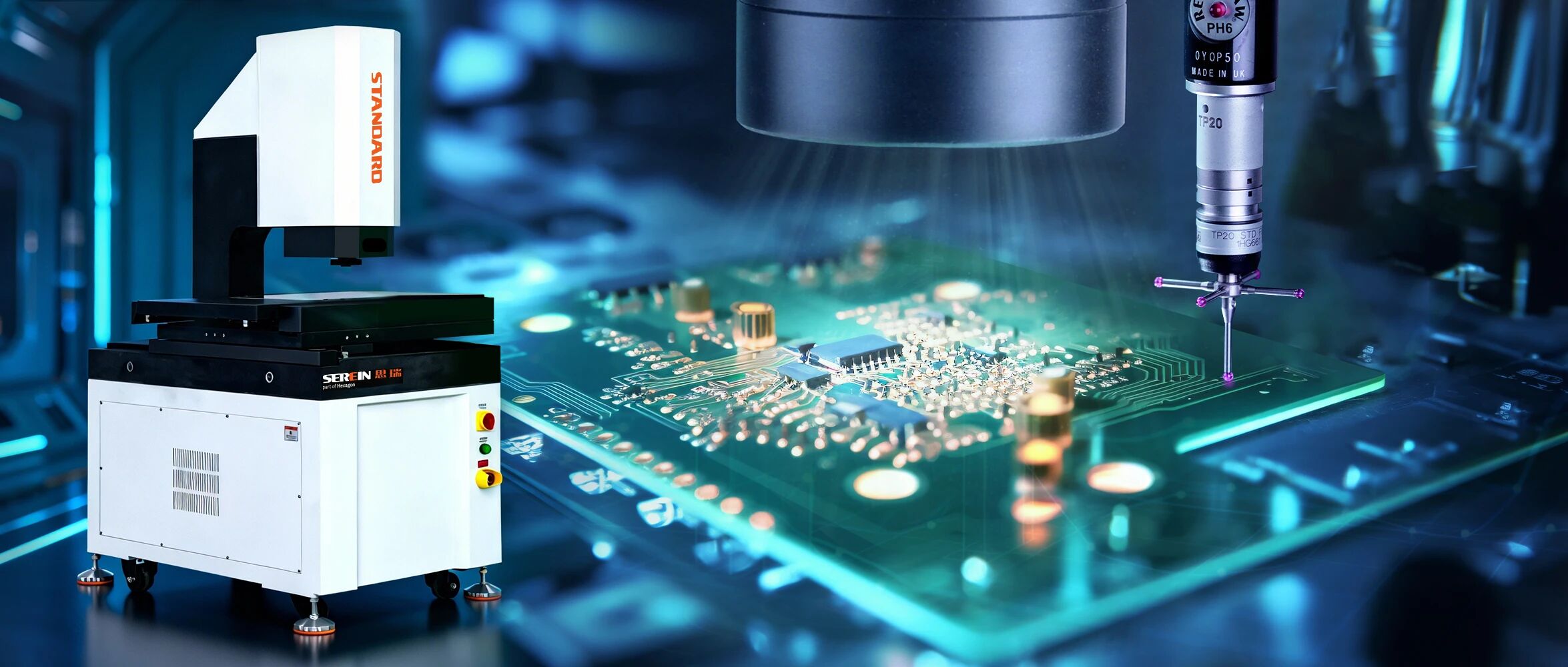

针对上述需求，思瑞测量提供了NEW STANDARD系列检测方案，能够实现绝大部分产品的精密尺寸检测。该方案融合高分辨率影像识别与接触式测量技术，可快速识别拼板中的各子单元，精准测量其外形尺寸、关键特征位置度及平面翘曲度等参数；同时软件可进行多种功能定制，实现检测数据的点云分析与SPC分析。不仅满足大批量生产的节拍要求，还能有效保障产品质量一致性，适用于电子、医疗植入器、FPC等高要求检测领域。
检测过程
1、将面拼板固定在玻璃台面上。
2、建立总工件坐标系，使用面拼板的总长边缘作为轴向。
3、建立单板子坐标系，完成单块PCB板测量编程。
4、选中子坐标系和测量程序，嵌套添加X轴和Y轴的循环语句，输入单片PCB板之间X、Y的偏移值，并选用总工件坐标系作为拷贝方向。
5、运行程序即可完成面拼板（6块PCB板）的智能拷贝测量。
检测思路
1、面拼板检测前需提前了解单块PCB板间的距离关系。
2、测量时需要建立工件大坐标系作为拷贝方向参考。
3、面拼板测量只需采用循环的命令，无需使用阵列功能即可完成面板中所有PCB板的测量，减少了编程步骤，大大提高了编程效率。
4、测量完成后，可以将数据导出为EXCEL或者PDF格式，可通过数据颜色或者自定义趋势显示文本如OK/NG，来快速识别管控尺寸是否合格。
在面拼板的高效生产模式下，检测不应成为制约节拍的短板，而应是保障一致性的关键支撑。思瑞面拼板检测方案可将复杂拼板的全尺寸检测流程化繁为简，在确保外形尺寸、位置度及平面翘曲度等关键参数精准可控的同时，显著提升检测效率。
