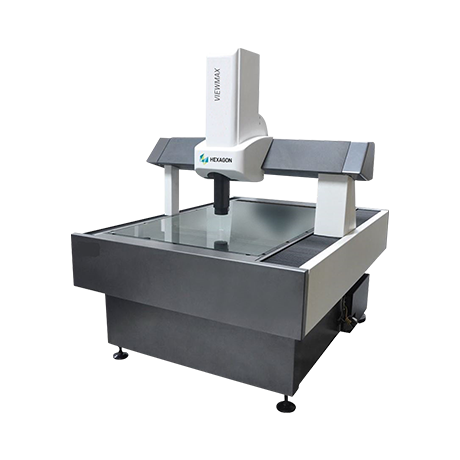

ViewMax L系列全自动影像测量仪

ViewMax L系列全自动影像测量仪

超大行程,配置丰富,搭载专业测量软件,满足手机电脑、塑胶、五金冲压件等多样化测量需求。

机器型号:

ViewMax L 5.6.3

ViewMax L 6.8.3

ViewMax L 8.10.3

ViewMax L 10.12.3

ViewMax L 12.15.3

ViewMax L 15.18.3

ViewMax L 15.21.3

ViewMax L 18.22.3

产品详情

ViewMax L系列大尺寸全自动影像测量仪具有多种行程,配置全自动高精度自动变倍镜头和可调环光照明和高分辨率高清彩色相机,还可选配接触式测头、共聚焦白光传感器,以满足不同规格的多种测量需求。

ViewMax L系列 全自动影像测量仪(图1)

大行程,满足多种测量需求

VIEWMAX L 超大行程可选,配置丰富,满足多样化测量需求,被广泛应用于手机平板电脑、LED、PCB、塑胶、五金冲压件、电子行业等产品的几何尺寸检测。

产品特点

1)照明系统:在面对某些特殊被测量物时,可利用不同的光线效果以凸显被测物的特性,更精准地抓取尺寸并达到高重复精度的上光源精准测量功能

2)预载荷空气轴承,全气浮导轨技术应用,同时采用研磨级丝杠传动,高速,无间隙,灵敏可靠,定位准确,运动精度高;

3)摇杆操控全自动功能:自动对焦、自动量测,自动寻边,自动灯光调整,自动倍率切换,保证测量高效率;

移动桥式结构,高精度花岗石底座,立柱,保证机器的长期稳定性;

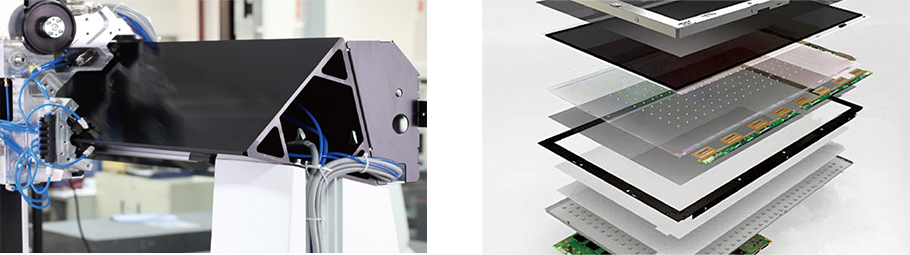

ViewMax L系列全自动影像测量仪(图2)

ViewMax L系列全自动影像测量仪(图3)

ViewMax L系列全自动影像测量仪(图4)

液晶面板

冲压件

CPB板

多项核心技术,保障大行程、复合式测量影像仪的测量精度

三坐标测量机广泛验证的气浮导轨技术和精密三角梁技术,研磨级丝杠传动等多项核心技术,保障大行程影像测量仪的精度。


ViewMax L系列 全自动影像测量仪(图3)

 产品优势

· 海德汉CNC控制系统,全伺服闭环控制,全自动测量功能;

· 三角横梁技术,保证机器较佳的刚性质量比,精度更稳定;

· 高分辨率彩色相机高清晰度影像效果,高品质画面;

· 空间立体补偿,保证机器的高精度;

· 可选配接触测头或共聚焦白光传感器;

· 全自动高精度自动变焦镜头

· Z轴可升级到400mm;

· 可选择搭配METUS,PC-DMIS专业测量软件

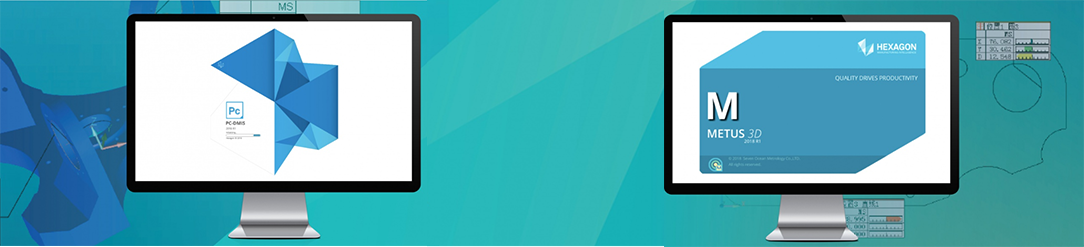

两款功能强大的测量软件可选,贴切客户需求

PC-DMIS VISION是海克斯康为影像测量机用户打造的复合测量软件。它秉承了计量软件PC-DMIS的核心技术,具备直观的操作界面和智能化的特征自动识别功能,脱机编程操作和模拟优化探测路径,高效实用。

METUS由有着多年行业经验的海克斯康软件设计团队基于PC-DMIS设计和研发的全视觉测量软件。METUS秉承了计量软件PC-DMIS的核心技术,专为影像产品而研发。在METUS的研发过程中,除了贯彻细致计量标准的理念,也将易学易用的宗旨落到了实处。

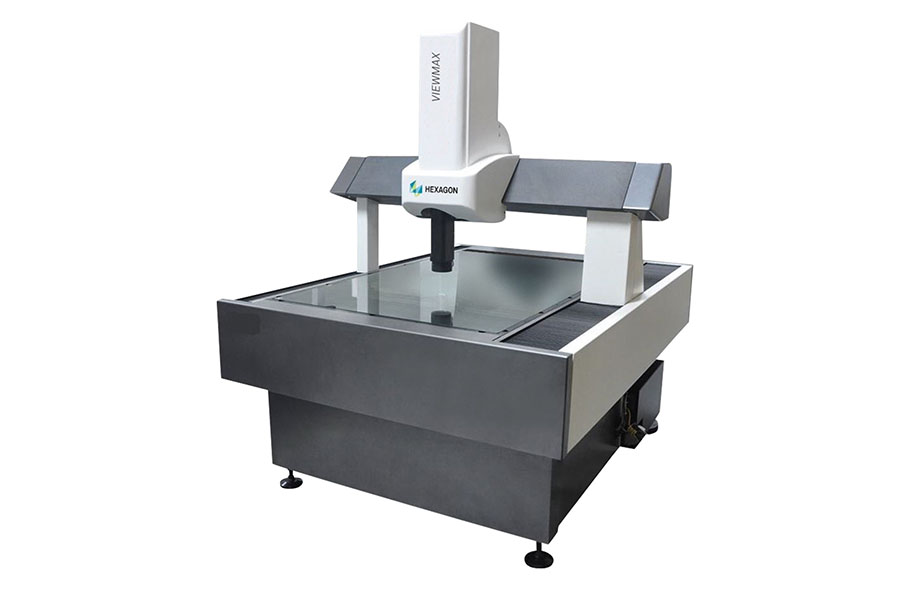

ViewMax L系列 全自动影像测量仪(图4)
