守护口腔健康：思瑞影像仪精 准把控种植牙基台接口尺寸

种植牙并非简单的物理拼接，而是一个要求高的生物力学相容性与机械稳定性的精 密工程，主要由种植体、基台和人工牙冠3部分组成。作为连接种植体与人工牙冠的核心枢纽，基台不仅承担着传导和分散咀嚼咬合力的重任，更是维持种植体周围软组织健康与边缘骨稳定的关键防线。

 在临床应用中，无论是适应通用标准的成品基台，还是通过高精度CNC机床定制穿龈形态的个性化基台，其底部接口与种植体的契合度都直接决定了修复体的长期预后。当接头与种植体之间的配合间隙限制在0.03毫米， 接口处尺寸的精准 度把控得如何，直接影响到患者术后的体验感以及种植体的使用寿命。因此，对基台两端接口位置尺寸精度的把控，不仅是制造端的质量红线，更是守护患者口腔健康与咀嚼功能的生命线。

检测方案

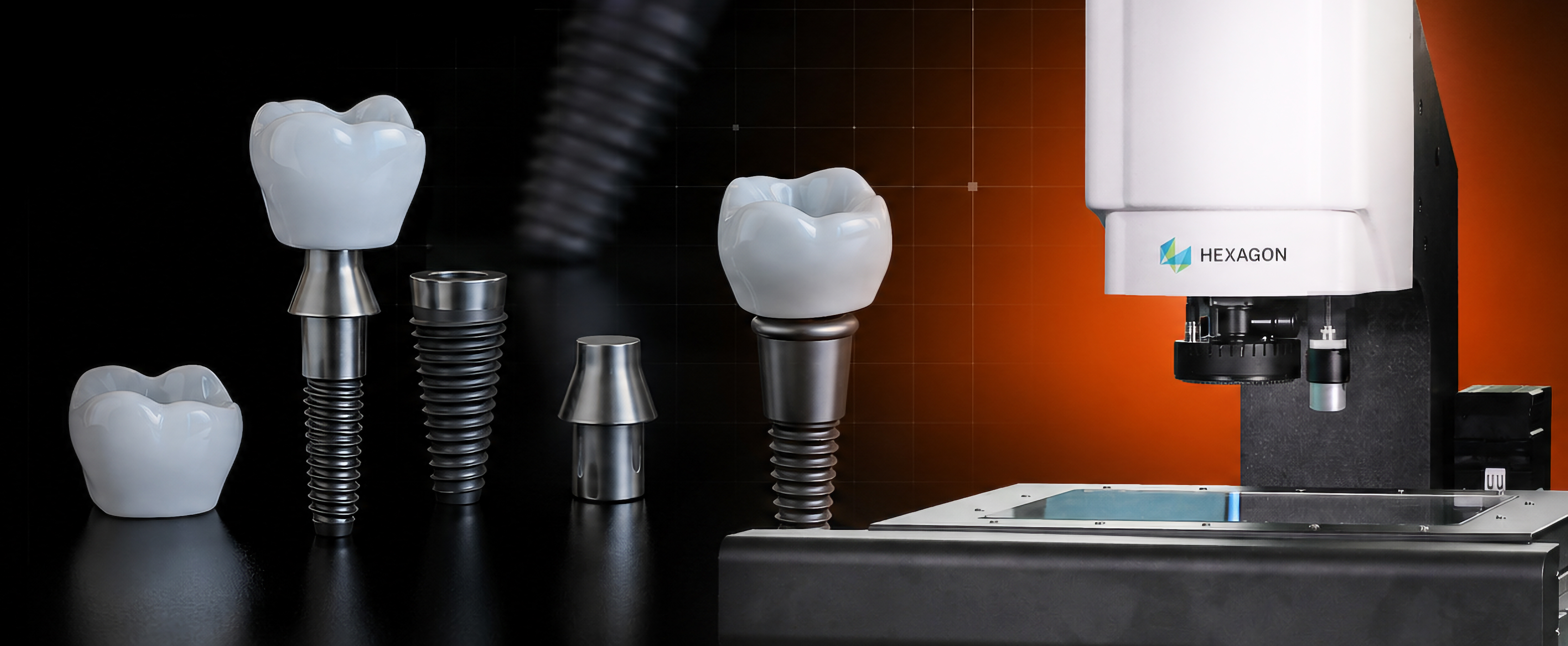

针对这一检测需求，思瑞VIEWMAX E系列二次元影像仪提供了高 效的检测方案。其具备高精度光学系统配置，搭配自动变焦镜头，可以轻松对种植体基台进行全 方位扫描，严格验证种植体与基台之间的配合间隙，并对基台的几何尺寸及角度公差进行高精度测量，满足YY0315—2023《钛及钛合金牙种植体》等行业标准对种植体系统结构设计的检验要求。

检测流程

一、固定检测产品

将产品模具平放到工作台上，固定防止移动。

二、 建坐标系

2.1、以模具外形建立第一坐标系，确定模具孔位，再以两个相距最远的圆，以圆圆孔位确定第二坐标系，用来锁定产品预制钛柱的位置，然后再进行编程。

2.2、测量圆

钛柱接口钛柱加工完成后，需要摆放在成排成列的专用治具上，由于定位孔是圆形的，人工放置时钛柱六边形或是缺口一侧的方向是随机的，为了解决此项痛点， Metus软件开发了非常实用的FOV图形匹配功能。

在测量特征要素抓取时即可开启FOV图形匹配功能，软件能够自动创建匹配模板，当程序执行到目标要素时，在FOV内软件会自动搜寻与模板相似度最高的特征进行匹配。工件可任意角度摆放，能100%准确匹配与测量。

2.3、尺寸测量

种植牙基台的连接处，接头与种植体的间隙仅0.03毫米，接口处尺寸对直径有着精密的把控，测量评价直径简单便捷点选即可。对于元素本身的数据，我们也可以进行查看和二次修改。

注意事项

1. 测量时，注意工件高度，如有工件高低变化一定要及时将其重新摆放，保证平整所有工件表面都在统一高度。

2. 注意影像窗口，保证每次且只有一个匹配元素在视野内。

检测是医疗器械质量的生命线。思瑞影像测量仪以非接触式的光学技术，高效解决了微小医疗器械尺寸检测的难题。这不仅是对精 密制造工艺的严格把控，更是对患者医疗安全的保障。
