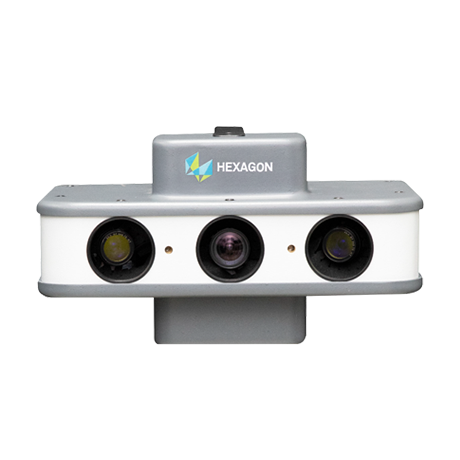

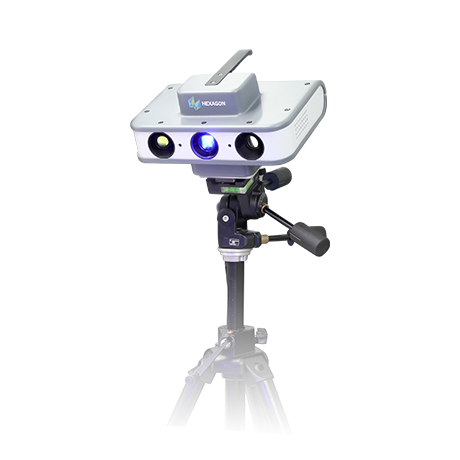

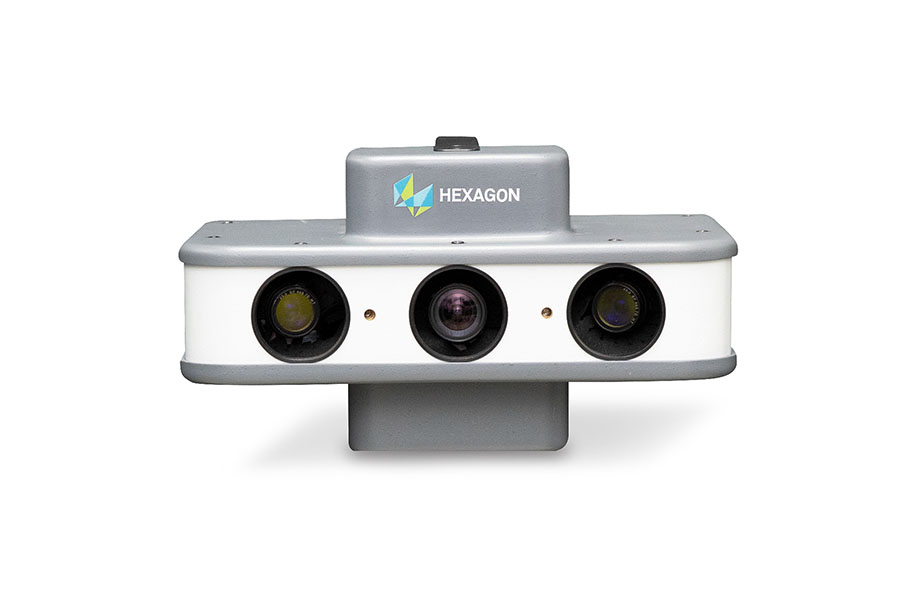

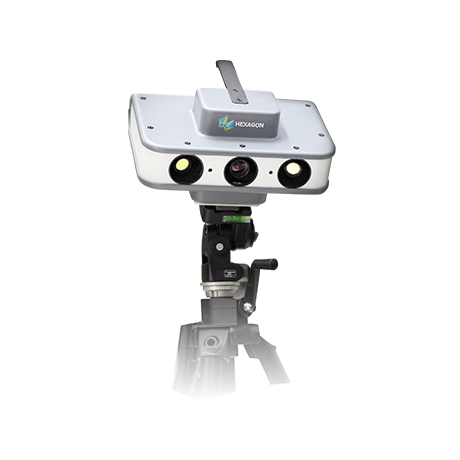

ActiveScan 蓝光扫描仪
ActiveScan 蓝光扫描仪
ActiveScan 蓝光扫描仪

ActiveScan 蓝光扫描仪

ActiveScan蓝光扫描仪,基于高性能的光栅投影技术而开发,为用户带来简单、快捷、可靠的扫描应用解决方案。

机器型号:

FOV 125

FOV 400

FOV 700

产品详情

ActiveScan蓝光扫描仪,基于高性能的光栅投影技术而开发,外观设计轻巧紧凑,具有强大的产品性能、丰富的产品配置、可实现高精度的数据采集,并能始终保持高度的稳定性,适用于多种应用场合,为用户带来简单、快捷、可靠的扫描应用解决方案。

ActiveScan 蓝光扫描仪(图1)

产品优势

1)源自海克斯康蓝光测量技术核心,经过验证的软硬件体系

2)专业的点云计算引擎,加速检测及逆向数据准备流程

3)按照国际光学(VDI/VDE2634)标准进行出厂验证,符合ISO和VDA的生产和管理体系

4)不同镜头传感器适用于不同的应用场合,从精细电子零部件到塑料及钣金部件

5)多种快速智能单轴及双轴转台可选,提高测量效率



ActiveScan 蓝光扫描仪(图2)




应用领域

适用于航空航天、汽车制造、电子、模具、通用机械、文博等多个行业,在质量控制、零部件检测、设计与数字化等应用领域拥有出众的性能表现,轻松满足各类测量需求。


ActiveScan 蓝光扫描仪(图3)ActiveScan 蓝光扫描仪(图4)ActiveScan 蓝光扫描仪(图5)ActiveScan 蓝光扫描仪(图6)ActiveScan 蓝光扫描仪(图7)

- 铸件

- 工装模具

- 塑料件

- 设计/数字化

- 机加件

ActiveScan 蓝光扫描仪(图8)ActiveScan 蓝光扫描仪(图9)ActiveScan 蓝光扫描仪(图10)


ActiveScan 蓝光扫描仪(图11)

ActiveScan 蓝光扫描仪(图12)

- 逆向工程

- 增材制造

- 钣金件

- 3C电子

- 叶轮、叶片和叶盘


测量软件系统

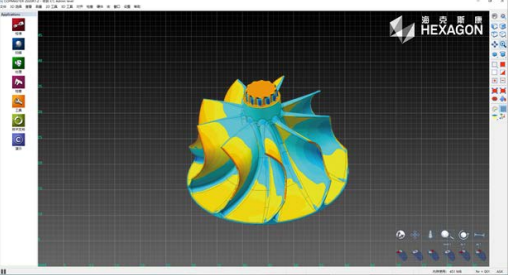

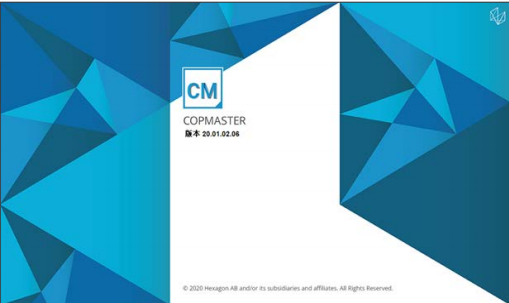

COPMASTER 测量软件,可实现三维数字化测量各种需求, 完成从数据采集到后续处理的各阶段工作。

·  测量软件系统 测量过程和测量项目管理;

·  支持系统标定和扫描头调整;

·  实时控制图像捕捉和计算;

·  自动探测和设定曝光时间;

·  自动检测扫描头精度,拼合精度,扫描过程中的环境振动, 光线变化,并自动报警功能;

·  计算三维点云数据;

·  根据参考点,自动将多次测量数据自动对齐在同一坐标系下;

·  计算三角网格面数据;

·  数据后处理功能;

·  根据周边形面进行补洞;

·  网格面光顺和过滤;

·  智能数据压缩

ActiveScan 蓝光扫描仪(图3)

ActiveScan 蓝光扫描仪(图4)


技术参数


ActiveScan 蓝光扫描仪技术参数

视场

FOV 125

FOV 400

FOV 700

工作距离

390mm

390mm

559mm

视场尺寸

100×80mm

260×220mm

510×450mm

投影单元

微结构光栅投影技术

光源

100W高功率LED(蓝光)

最小检测时间

1s

传感器重量

3.8kg

电源

AC110/230v,50-60Hz,外部,150W

控制单元

集成,USB 3.0

操作系统

windows 10,64Bit
