如何使用三坐标测量仪精确完成3D玻璃检测任务?

发表时间:2021-12-31 13:12:48 作者:三坐标 来源:www.serein.com.cn 浏览:

随着技术发展,屏幕形态进步,从2D,到2.5D,直至3D玻璃。3D玻璃在曲面屏手机、头戴式VR设备、智能可穿戴设备等领域得到越来越广泛的应用。玻璃形态迭代为工业生产带来挑战。







在实际加工中,热弯工艺会受到石墨模具、热弯机性能等多因素影响,化学强化后曲面曲率会有细微变化且不可精确控制,这两点工艺问题降低了3D玻璃良品率。因而亟需一款同时兼顾检测效率、高精度、功能全面测量方案进行质量检测。


针对3D玻璃测量难题,思瑞测量在活动桥式三坐标机型架构上开创性地融合了CWS非接触式共聚焦白光传感器和高像素CCD光学测量。配合RATIONAL DMIS专业软件解决了弧度玻璃测量难题。




机型介绍

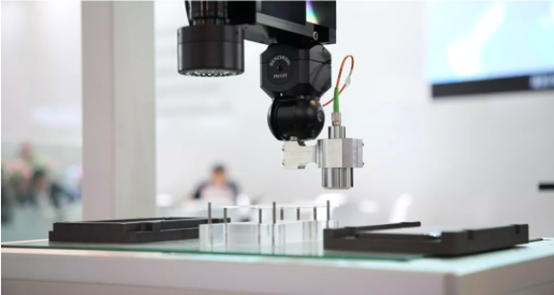

1、CWS白光测头系统


引入旋转测座,实现对大曲率3D玻璃精准测量。CWS白光测头在旋转测头配合下能对玻璃弧度、轮廓度、厚度进行测量。同时支持连续扫描功能,最高达到1000点/秒,减少了测头回退时间和感应时间,比传统测量方式快3倍左右。





2、CCD影像测头系统


CROMA GLASS采用CCD光学影像寻边方式测量玻璃边缘,能快速准确地完成玻璃零件坐标定位及2D尺寸测量任务,重复测量精度高。能对手机盖板上HOME键、指纹键、摄像头等孔位、槽直径、R角位置以及玻璃2D尺寸等要素进行测量。


3、专业测量模块

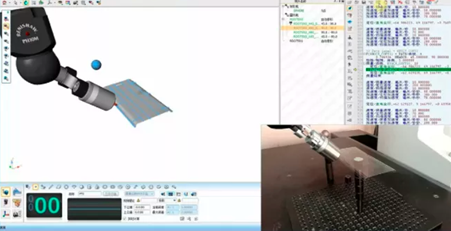

RATIONAL-DMIS中的共焦白光模块的加入可让3D玻璃测量过精度和效率的提升。




输出的form误差报告可输出多项测量数据,厚度、缺陷等测量结果一目了然。


测量实例


1、3D玻璃R角测量

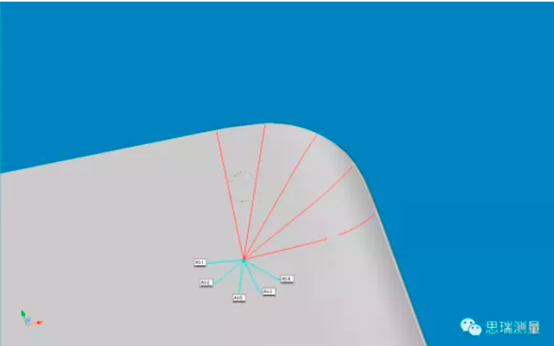

配合功能强大的RATIONAL DMIS,CROMA GLASS可高效完成对3D玻璃的R角边缘轮廓、近边缘R角轮廓及整体R角轮廓测量,具备效率高、测量精确的优点。




2、弧高检测

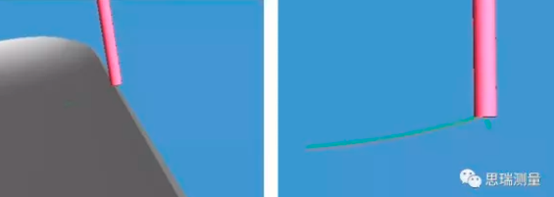

CWS白光测量拥有0.005毫米一个点的最高点密度,能为准确提取起升位最高点提供保障。在提取轮廓度间同时得出弧高,精度与效率都有保障。




优秀的软硬件结合,让CROMA GLASS高效精确地解决了3D玻璃测量难题。未来思瑞会一直聚焦制造业最新测量难点,技术上不断攀登创新,通过出色的测量方案协助企业实现品质提升、降本增效的目标。
