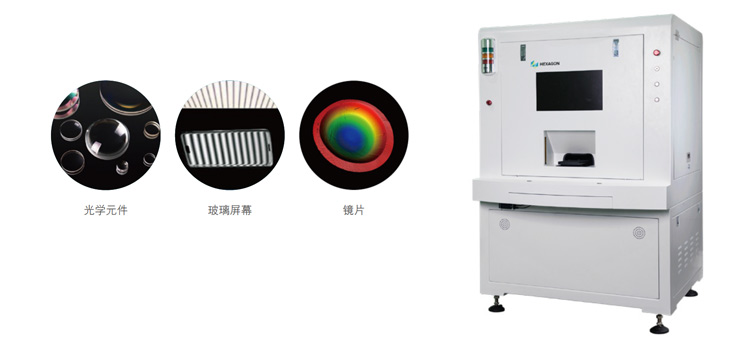

3D 玻璃轮廓检测仪

3D 玻璃轮廓自动化检测仪采用结构光的高反射面形测量原理进行3D 复原,实现镜面和高反射材料的高精度非接触式测量。精准闪测,型面和轮廓全尺寸测量重复性精度5μm,在生产线上实现100% 质量保证

3D 玻璃轮廓检测仪

镜面和高反射材料,轮廓度检测

----

3D 玻璃轮廓自动化检测仪采用结构光的高反射面形测量原理进行3D 复原,实现镜面和高反射材料的高精度非接触式测量。精 准闪测,型面和轮廓全尺寸测量重复性精度5μm,在生产线上实现100% 质量保证。


-------------

·集成到封闭一体式环境;

·对镜面进行可靠检测;

·快速获得点云数据,提取面形信息;

·可视化、数据分析;

·测试数据报表形式输出;

·缺陷和误差早期检测。



技术参数


仪器尺寸(mm)1200(L)×1000(W)×1900(H)
重量(kg)400
测量范围(mm)300(L)×200(W)×20(H)
测量速度35 秒内完成面形与轮廓一键式测量
面形测量(μm)±5μm
轮廓测量(μm)±5μm
操作系统Windows 7, 64bit
接口DCOM , C++ , DLL


3D 玻璃轮廓检测仪
